Łącznik krzywkowy 63A, rozłącznik 1-0-2, 4 biegunowy tablicowy | SK63-4.8396\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK63-4.8396\P03 to rozłącznik z funkcją przełączania 1-0-2, przystosowany do prądu 63 A. Czterobiegunowa konstrukcja (4P) pozwala na jednoczesne przełączanie wszystkich przewodów, co zapewnia bezpieczne odłączanie obciążenia. Urządzenie przeznaczone jest do montażu tablicowego w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. silników, grzejników czy układów zasilania, bez ryzyka przegrzania styków.
• Funkcja rozłącznika 1-0-2: trzy pozycje – 1 (obwód 1 załączony), 0 (wszystkie wyłączone), 2 (obwód 2 załączony) – pozwalają na wybór źródła lub odbiornika oraz całkowite odłączenie zasilania.
• 4 bieguny (4P): jednoczesne przełączanie wszystkich faz i przewodu neutralnego gwarantuje pełne rozłączenie napięcia, co podnosi bezpieczeństwo podczas prac serwisowych.
• Montaż tablicowy: konstrukcja przystosowana do instalacji na płycie montażowej, co ułatwia integrację z istniejącymi rozdzielnicami i szafami sterowniczymi.
• Mechanizm krzywkowy: zapewnia pewne, wyraźne przełączanie i długą żywotność mechaniczną elementów stykowych.

Zgodność z Normami

Rozłącznik krzywkowy SK63-4.8396\P03 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony jest do stosowania w instalacjach niskiego napięcia zgodnie z zasadami bezpieczeństwa określonymi w dyrektywach Unii Europejskiej.

Zastosowanie

Dzięki funkcji 1-0-2 i wysokiemu prądowi znamionowemu łącznik sprawdza się w wielu zastosowaniach przemysłowych i budynkowych, gdzie wymagane jest przełączanie lub rozłączanie obwodów.

• Sterowanie obwodami silnikowymi i grzejnymi – przełączanie między dwoma źródłami zasilania lub odbiornikami.
• W maszynach i urządzeniach jako rozłącznik bezpieczeństwa umożliwiający wybór trybu pracy (automat/manual) przy pełnym odcięciu napięcia w pozycji 0.
• W rozdzielnicach przemysłowych do przełączania zasilania podstawowego i rezerwowego (funkcja 1-0-2).
• W automatyce budynkowej do sterowania obwodami oświetlenia, wentylacji lub ogrzewania w układach wymagających wyboru obciążenia.

Wskazówki Montażowe

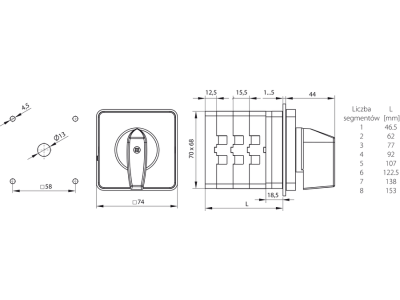

Montaż łącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na płycie tablicowej (nie na szynie TH35) – należy przygotować otwory montażowe zgodnie z zaleceniami producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu 63 A. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną. Używać odpowiednich narzędzi izolowanych.

FAQ

• Czy łącznik ma podświetlenie? Nie, model SK63-4.8396\P03 nie jest wyposażony w podświetlenie – jego działanie opiera się na mechanicznym przełączaniu krzywkowym.
• Jaki jest stopień ochrony IP? Producent nie deklaruje konkretnego stopnia ochrony dla tego urządzenia. W przypadku montażu w środowisku o podwyższonej wilgotności lub zapyleniu należy umieścić łącznik w obudowie o odpowiednim IP (np. IP54 lub wyższym).
• Jaki jest tryb pracy styku? Jest to rozłącznik krzywkowy z funkcją przełączania 1-0-2. Styki pracują w trybie przełączającym (przełącznik) – pozycja 1 i 2 załączają odpowiednie obwody, pozycja 0 rozłącza wszystkie bieguny.
