Łącznik krzywkowy 63A, rozłącznik 1-0-2, 2-biegunowy, mocowany na szynę, szaro-czarny | ŁK63-2.8338\S03 Spamel

Opis i Kluczowe Cechy

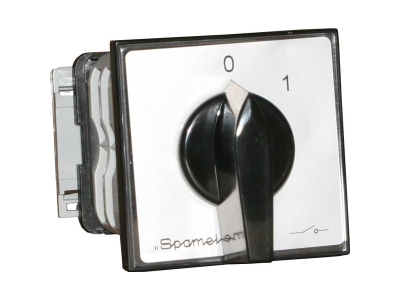

Łącznik krzywkowy ŁK63-2.8338\S03 to rozłącznik 2-biegunowy o prądzie znamionowym 63 A, przeznaczony do bezpiecznego załączania i wyłączania obwodów niskiego napięcia. Dzięki segmentowej budowie z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła. Przystosowany do montażu na szynie TH35 w rozdzielnicach i obudowach instalacyjnych.

• Prąd znamionowy 63 A: zapewnia niezawodne załączanie i wyłączanie w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Konfiguracja styków 1-0-2: umożliwia pracę w trybie przełącznika – pozycje wyłączenia, załączenia pierwszego i drugiego obwodu, co daje elastyczność sterowania.
• Liczba biegunów: 2: pozwala na jednoczesne przełączanie dwóch przewodów (np. fazy i neutralnego) w instalacjach jednofazowych.
• Segmentowa budowa z podwójnymi krzywkami: umożliwia indywidualne programowanie sekwencji łączeń, dostosowanie do specyficznych potrzeb aplikacji.
• Zakres temperatury pracy -40°C do +70°C: gwarantuje niezawodne działanie w trudnych warunkach przemysłowych i w pomieszczeniach zamkniętych.

Zgodność z Normami

Łącznik krzywkowy ŁK63-2.8338\S03 spełnia wymogi europejskich norm dla aparatury niskonapięciowej oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Łącznik krzywkowy przeznaczony jest do stosowania w rozdzielnicach i obudowach instalacji niskiego napięcia. Sprawdzi się jako wyłącznik główny, przełącznik trybu pracy lub łącznik sterowniczy.

• Jako rozłącznik główny w szafach sterowniczych – umożliwia bezpieczne odcięcie zasilania obsługiwanego urządzenia.
• W układach przełączania źródeł zasilania (np. sieć – agregat) z funkcją 1-0-2.
• Do sterowania silnikami, grzałkami, oświetleniem i innymi odbiornikami w automatyce przemysłowej.
• W instalacjach, gdzie wymagane jest przełączanie między dwoma obwodami z wyraźną pozycją wyłączenia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel elektryczny z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Łącznik mocowany jest na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów dobierz do prądu znamionowego 63 A. Moment dokręcania zacisków stosuj zgodnie z instrukcją montażu.

FAQ

• Jaki jest stopień ochrony IP tego łącznika? Dane producenta nie zawierają informacji o stopniu ochrony. Standardowo aparatura modułowa montowana na szynie w rozdzielnicy posiada IP20. W przypadku montażu w obudowie, stopień determinuje obudowa.
• Czy łącznik ma podświetlenie? Łącznik krzywkowy ŁK63-2.8338\S03 jest wyposażony w mechaniczny przełącznik obrotowy, bez podświetlenia. Sygnalizacja położenia realizowana jest przez wskaźnik na pokrętle.
• Jaki jest tryb pracy styku – NO/NC? Łącznik krzywkowy w konfiguracji 1-0-2 realizuje przełączanie między dwoma obwodami z pozycją neutralną (wyłączenie). Nie jest to standardowy styk zwierny/rozwierny – sekwencja łączeń zależy od ustawienia segmentów krzywkowych.
