Łącznik krzywkowy 63A, rozłącznik 0-1, 4-biegunowy, w obudowie OB2, czoło żółto-czerwone | ŁK63-2.8210\OB2ZC Spamel

Opis i Kluczowe Cechy

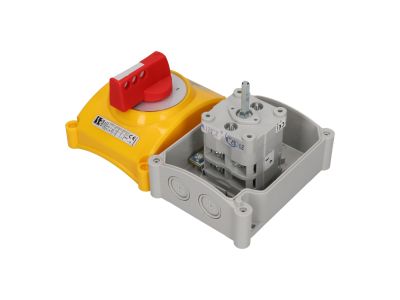

Łącznik krzywkowy rozłącznik ŁK63-2.8210\OB2ZC to 4-biegunowe urządzenie przystosowane do załączania i wyłączania obwodów niskiego napięcia w pozycjach 0-1. Dzięki prądowi znamionowemu 63A umożliwia bezpieczne rozłączanie obciążeń o znacznym poborze mocy, minimalizując ryzyko przegrzania styków. Montowany w obudowie OB2 z wyraźnym czołem żółto-czerwonym ułatwia identyfikację stanu pracy.

• Prąd znamionowy 63 A: Zapewnia niezawodną pracę w obwodach o dużym obciążeniu, redukując ryzyko przeciążeń i przegrzania.
• 4-biegunowa konstrukcja: Umożliwia jednoczesne rozłączanie faz w układach trójfazowych oraz przewodu neutralnego, co zwiększa bezpieczeństwo obsługi.
• Funkcja rozłącznika 0-1: Wyraźna pozycja wyłączenia (0) i załączenia (1) pozwala na szybką kontrolę stanu obwodu bez pomiarów.
• Obudowa OB2 z czołem żółto-czerwonym: Wzmacnia widoczność i ułatwia identyfikację urządzenia jako odłącznika w rozdzielnicach.
• Segmentowa budowa z podwójnymi krzywkami: Umożliwia elastyczne programy łączeń w zależności od położenia pokrętła napędu (ogólna cecha łączników krzywkowych w tej serii).

Zgodność z Normami

Łącznik krzywkowy ŁK63-2.8210\OB2ZC został zaprojektowany zgodnie z europejskimi wymogami bezpieczeństwa i normami niskonapięciowymi. Posiada oznaczenie CE. Montaż i użytkowanie zgodne z przeznaczeniem przemysłowym (3 stopień zanieczyszczenia).

Zastosowanie

Rozłącznik krzywkowy sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia oraz sterowanie obwodami w trudnych warunkach przemysłowych.

• Rozłączanie głównego zasilania maszyn i urządzeń w przemyśle.
• Jako wyłącznik bezpieczeństwa w obwodach z obciążeniami rezystancyjnymi i indukcyjnymi, np. silniki, grzałki.
• Sterowanie sekcjami instalacji w rozdzielnicach zakładowych, w tym odłączanie przewodu neutralnego w układach TN.
• Zastosowanie w obudowach instalacji niskiego napięcia w pomieszczeniach zamkniętych (temperatura pracy -40°C do +70°C).

Wskazówki Montażowe

Montaż i serwisowanie może być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dopasować do prądu znamionowego 63 A oraz charakteru obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po instalacji sprawdzić działanie rozłącznika we wszystkich pozycjach.

FAQ

• Czy łącznik posiada podświetlenie? Nie – model ŁK63-2.8210\OB2ZC nie jest wyposażony w neonówkę ani diodę LED. Stan załączenia rozpoznaje się po położeniu pokrętła (0 - wyłączony, 1 - załączony) oraz wizualnie przez żółto-czerwone czoło.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego IP. Urządzenie przeznaczone jest do montażu w obudowie OB2, która zapewnia ochronę przed przypadkowym dotykiem w typowych warunkach rozdzielnicy. Stopień ochrony całego zestawu zależy od użytej obudowy.
• Czy to rozłącznik czy wyłącznik? Czy mogę nim odłączać prądy zwarciowe? Zgodnie z nazwą "rozłącznik" – urządzenie służy do załączania i wyłączania prądów roboczych, a także bezpiecznego odłączania napięcia w stanie bezprądowym. Do przerywania prądów zwarciowych wymagany jest wyłącznik nadprądowy lub bezpiecznik po stronie zasilania.
