Łącznik krzywkowy 63A, przełącznik 1-0-2, w obudowie OB3 | ŁK63-3.8380\OB3 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK63-3.8380\OB3 to przełącznik 1-0-2 o prądzie znamionowym 63 A, zamknięty w obudowie OB3. Przeznaczony do pracy w rozdzielnicach niskiego napięcia, umożliwia bezpieczne przełączanie między dwoma obwodami z wyraźną pozycją wyłączenia. Segmentowa budowa z podwójnymi krzywkami gwarantuje stabilność łączeń, a szeroki zakres temperatur pracy (-40...+70°C) czyni go odpornym na trudne warunki przemysłowe.

• Prąd znamionowy 63 A: umożliwia bezpieczne przełączanie obciążeń o dużym poborze prądu bez ryzyka przegrzania styków, odpowiedni do obwodów silnikowych i grzewczych.
• Program łączeń 1–0–2: trzy pozycje pokrętła (1, 0, 2) pozwalają na wybór jednego z dwóch obwodów lub całkowite odłączenie zasilania, co ułatwia zdalne sterowanie i serwis.

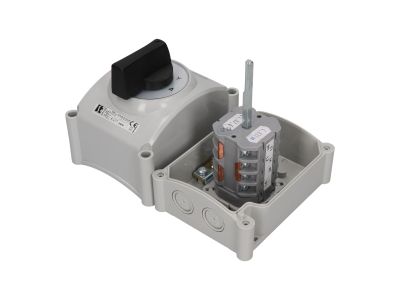

• Obudowa OB3: zapewnia mechaniczną ochronę łącznika oraz upraszcza montaż w rozdzielnicach lub bezpośrednio na ścianie – gotowe urządzenie nie wymaga dodatkowego osprzętu.
• Segmentowa budowa z podwójnymi krzywkami: umożliwia tworzenie dowolnych programów łączeń poprzez odpowiedni dobór krzywek, co daje elastyczność w dostosowywaniu funkcji sterowania.
• Zakres temperatur pracy -40…+70°C: gwarantuje niezawodne działanie w warunkach przemysłowych, od chłodni po hale produkcyjne.

Zgodność z Normami

Łącznik krzywkowy ŁK63-3.8380\OB3 spełnia wymagania norm PN-EN60947-3 oraz IEC 60947-3. Zgodność z tymi normami potwierdza bezpieczeństwo użytkowania i odporność na obciążenia elektryczne występujące w obwodach niskiego napięcia. Produkt posiada oznaczenie CE i jest przeznaczony do instalacji w suchych pomieszczeniach zamkniętych (3. stopień zanieczyszczenia – zastosowanie przemysłowe).

Zastosowanie

Łącznik krzywkowy 1‑0‑2 sprawdza się wszędzie tam, gdzie konieczne jest przełączanie między dwoma źródłami lub obciążeniami z wyraźną pozycją wyłączenia. Dzięki prądowi 63 A i solidnej obudowie OB3 znajduje zastosowanie w:

• Sterowaniu silnikami (zmiana kierunku biegu lub przełączanie uzwojeń) w maszynach przemysłowych.
• Przełączaniu źródeł zasilania, np. sieć energetyczna / agregat prądotwórczy, z możliwością odcięcia obu.
• Załączaniu i wyłączaniu obwodów grzewczych, wentylacyjnych lub oświetleniowych o dużym poborze prądu.
• Jako łącznik sterowniczy w szafach rozdzielczych i automatyce budynkowej – do zdalnego lub ręcznego przełączania trybów pracy.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Łącznik jest dostarczany w obudowie OB3 gotowej do zamocowania na ścianie lub w rozdzielnicy – nie wymaga montażu na szynie TH35. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi przepisami. Moment dokręcania śrub zacisków oraz schemat podłączenia znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy łącznik krzywkowy posiada podświetlenie? Producent nie przewiduje fabrycznego podświetlenia dla tego modelu. Pozycje pokrętła są oznaczone grawerem (1, 0, 2), co pozwala na łatwą identyfikację stanu bez dodatkowego oświetlenia.
• Jaki jest stopień ochrony IP obudowy OB3? W dostępnej dokumentacji nie podano konkretnego stopnia ochrony IP. Obudowa OB3 zapewnia podstawową ochronę przed dotykiem, a urządzenie przeznaczone jest do montażu w suchych pomieszczeniach zamkniętych (3. stopień zanieczyszczenia).
• Jak działa program łączeń 1‑0‑2? W pozycji 1 pokrętła załączone są styki odpowiadające obwodowi nr 1, w pozycji 2 – obwodowi nr 2, natomiast w pozycji 0 wszystkie styki są rozłączone. Umożliwia to wybór jednego z dwóch odbiorników lub całkowite wyłączenie zasilania.
