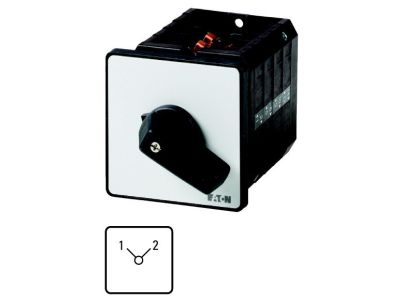

Łącznik krzywkowy 4P, 63A, 22kW, 1-2, bez samopowrotu, pokrętło czarne, natablicowy, T5B-4-8223/E P/T | 092108 Eaton

Alternatywny kod produktu: T5B-4-8223/E

Opis i Kluczowe Cechy

Łącznik krzywkowy T5B-4-8223/E P/T (symbol 092108) to 4-biegunowy przełącznik natablicowy o prądzie znamionowym 63 A i mocy przełączania 22 kW. Dzięki budowie krzywkowej zapewnia niezawodne łączenie i rozłączanie obwodów, a konstrukcja bez samopowrotu (b/samop) gwarantuje stabilne utrzymanie zadanej pozycji. Przeznaczony do montażu natablicowego, wyposażony w czarne pokrętło ułatwiające identyfikację i obsługę.

• 4 bieguny (4P): Umożliwiają przełączanie trzech faz i przewodu neutralnego w układach trójfazowych – pozwala na pełne odłączenie zasilania urządzeń.
• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Moc przełączania 22 kW: Odpowiedni do bezpośredniego sterowania silnikami i innymi odbiornikami o znacznej mocy.
• 2 pozycje (1-2): Prosta funkcja załączania i wyłączania lub przełączania między dwoma obwodami.
• Brak samopowrotu (b/samop): Utrzymanie ustawionej pozycji bez konieczności ciągłego trzymania – idealne do długotrwałego odłączenia zasilania.
• Montaż natablicowy: Szybki i stabilny montaż na panelu sterowniczym dzięki pokrętłu wyprowadzonemu na zewnątrz.

Zgodność z Normami

Łącznik krzywkowy został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania standardów DIN dla aparatury łączeniowej, co gwarantuje niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Zastosowanie

Łącznik krzywkowy 4P 63 A znajduje zastosowanie w sterowaniu i zabezpieczaniu urządzeń przemysłowych, maszyn oraz instalacji elektrycznych. Sprawdza się zarówno jako główny wyłącznik zasilania, jak i przełącznik trybu pracy.

• Główny wyłącznik zasilania w maszynach przemysłowych o mocy do 22 kW.
• Przełączanie obwodów zasilania w rozdzielnicach sterowniczych.
• Odłączanie i załączanie silników trójfazowych oraz innych odbiorników.
• Zastosowanie w tablicach rozdzielczych i panelach operatorskich jako łącznik natablicowy.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu natablicowego – należy wyciąć odpowiedni otwór w panelu i zamocować łącznik zgodnie z instrukcją producenta. Przekroje przewodów należy dobrać do prądu znamionowego 63 A, a połączenia wykonać z zachowaniem odpowiedniego momentu dokręcania (wartość w dokumentacji).

FAQ

• Czy łącznik posiada podświetlenie? Nie, model T5B-4-8223/E P/T nie jest wyposażony w podświetlenie. Sygnalizacja stanu wymaga zastosowania dodatkowego elementu.
• Jaki jest stopień ochrony tego łącznika? Producent nie określił stopnia IP w dostarczonych danych. Przy montażu natablicowym w typowej rozdzielnicy zalecana jest ochrona IP20 (zabezpieczenie przed przypadkowym dotknięciem części czynnych).
• Czy styk jest samopowrotny (monostabilny)? Nie, łącznik ma konstrukcję bez samopowrotu (b/samop). Po ustawieniu w pozycji 1 lub 2 pozostaje w niej bez konieczności przytrzymywania, co jest typowe dla wyłączników głównych i przełączników dwupozycyjnych.
