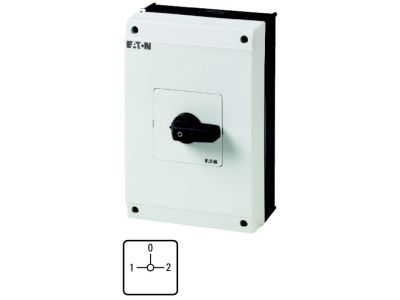

Łącznik krzywkowy 4P, 63A, 22kW, 1-0-2, bez samopowrotu, pokrętło czarne, w obudowie, T5B-4-8294/I4 P/T | 207232 Eaton

Alternatywny kod produktu: T5B-4-8294/I4

Opis i Kluczowe Cechy

Łącznik krzywkowy T5B-4-8294/I4 P/T (symbol 207232) to czterobiegunowy przełącznik krzywkowy o prądzie znamionowym 63 A i mocy 22 kW. Wyposażony w czarne pokrętło, pracuje w trzech położeniach (1-0-2) bez samopodtrzymania, co umożliwia precyzyjne załączanie, wyłączanie i przełączanie obwodów. Zamknięty w obudowie z materiału elektroizolacyjnego z metrycznymi dławicami kablowymi, gotowy do montażu nabudowlanego.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu – styki nie ulegają przegrzaniu nawet przy ciągłym przepływie prądu.
• Moc 22 kW: Umożliwia sterowanie silnikami indukcyjnymi o mocy do 22 kW, co odpowiada typowym napędom przemysłowym.
• 4 bieguny (4P): Pozwala na jednoczesne przełączanie wszystkich faz obwodu trójfazowego, zapewniając kompletną izolację i eliminację ryzyka asymetrii.
• Trzy położenia 1-0-2: Ułatwia wybór dwóch różnych obwodów lub kierunków obrotów silnika z wyraźnym położeniem wyłączenia (0).
• Obudowa elektroizolacyjna z dławicami kablowymi: Zwiększa bezpieczeństwo użytkowania i upraszcza instalację – przewody wyprowadza się przez gotowe dławice metryczne.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów Unii Europejskiej w zakresie kompatybilności i bezpieczeństwa elektrycznego.

Zastosowanie

Łącznik krzywkowy 207232 znajduje zastosowanie w układach sterowania i rozdzielania energii w przemyśle, maszynach oraz instalacjach budynkowych. Dzięki parametrom i budowie sprawdza się w następujących scenariuszach:

• Sterowanie kierunkiem obrotów silników trójfazowych (przełącznik gwiazda/trójkąt lub przełącznik lewo-prawo).
• Przełączanie dwóch niezależnych obwodów zasilania lub odbiorników (np. pomiędzy siecią a generatorem).
• Wyłączanie główne maszyn i urządzeń – 4 bieguny odłączają wszystkie fazy jednocześnie.
• Zastosowanie w rozdzielnicach i szafach sterowniczych jako ręczny przełącznik programowy.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu nabudowlanego – obudowę mocuje się do ściany lub płyty montażowej. Przed podłączeniem należy dobrać przekrój przewodów odpowiedni do prądu 63 A. Dławice kablowe należy dokręcić zgodnie z zaleceniami producenta, aby zapewnić odpowiednią szczelność. Po zakończeniu prac sprawdzić poprawność połączeń i ustawić pokrętło w pozycji 0 przed ponownym załączeniem napięcia.

FAQ

• Czy łącznik ma funkcję samopodtrzymania? Nie, zgodnie z danymi produkt jest bez samopodtrzymania – po ręcznym ustawieniu pokrętła w pozycji 1, 0 lub 2 pozostaje w tej pozycji do momentu ponownego przestawienia przez operatora.
• Jaki stopień ochrony ma obudowa? W dokumentacji produktu nie podano konkretnej klasy IP. Obudowa wykonana z materiału elektroizolacyjnego zapewnia podstawową ochronę przed dotykiem i ciałami stałymi; dławice kablowy umożliwiają zachowanie szczelności w typowych warunkach przemysłowych.
• Czy mogę użyć tego łącznika jako rozłącznika bezpieczeństwa? Prąd znamionowy 63 A i liczba biegunów (4P) pozwalają na odłączenie obwodu, jednak przed zastosowaniem w funkcji rozłącznika należy sprawdzić kategorię użytkowania (AC-21, AC-22 itp.) w dokumentacji technicznej producenta.
