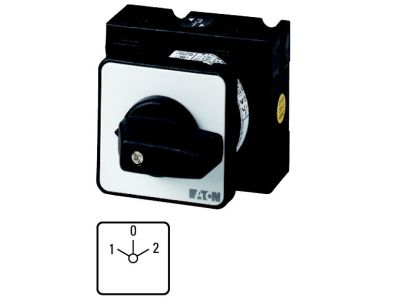

Łącznik krzywkowy 4P, 32A, 13kW, 1-0-2, bez samopowrotu, , pokrętło czarne, natablicowy, T3-4-8213/E P/T | 076075 Eaton

Alternatywny kod produktu: T3-4-8213/E

Opis i Kluczowe Cechy

Łącznik krzywkowy 4P (4-biegunowy) o prądzie znamionowym 32 A i mocy 13 kW, w układzie przełączania 1-0-2 (bez samopowrotu), z czarnym pokrętłem, przeznaczony do montażu natablicowego. Model 076075 z serii T/P oferuje sprawdzone rozwiązanie do ręcznego załączania, wyłączania i przełączania obwodów elektrycznych w instalacjach przemysłowych. Kompaktowa konstrukcja ułatwia zabudowę na panelu sterowniczym.

• Prąd znamionowy 32 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, np. silnikach, grzałkach, bez ryzyka przegrzania styków.
• 4 bieguny (4P): umożliwia równoczesne przełączanie czterech obwodów, np. w trójfazowych instalacjach z przewodem neutralnym.
• Schemat przełączania 1-0-2 (bez samopowrotu): trzy stabilne pozycje – załączony obwód 1, wyłączony, załączony obwód 2 – łącznik pozostaje w ustawionej pozycji, co zwiększa bezpieczeństwo obsługi.
• Montaż natablicowy: pokrętło i oznakowanie znajdują się z przodu panelu, a korpus mocowany za tablicą – oszczędność miejsca i estetyczny wygląd rozdzielnicy.
• Moc znamionowa 13 kW: odpowiedni do sterowania odbiornikami o podwyższonej mocy przy zachowaniu niezawodności łączenia.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich oraz posiada certyfikat CE. Zaprojektowany i wykonany zgodnie z zasadami bezpieczeństwa obowiązującymi dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Łącznik krzywkowy 076075 sprawdza się wszędzie tam, gdzie potrzebne jest ręczne, wielopozycyjne przełączanie obwodów elektrycznych. Dzięki czterem biegunom i trzem położeniom znajduje zastosowanie w automatyce przemysłowej i budynkowej.

• Sterowanie silnikami elektrycznymi – załączanie, wyłączanie, zmiana kierunku obrotów (w połączeniu z przełącznikiem gwiazda‑trójkąt).
• Przełączanie źródeł zasilania, np. sieć – agregat, sieć – UPS, z wyraźnym położeniem zerowym.
• Ręczne wyłączanie główne w maszynach i urządzeniach przemysłowych, również w obwodach o podwyższonym prądzie.
• Zmiana programów pracy w prostych układach automatyki – trzy stabilne stany pracy.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu natablicowego – korpus mocuje się za panelem, a pokrętło wystaje z przodu. Przed przystąpieniem do prac należy zapoznać się z dokumentacją techniczną producenta. Momenty dokręcania śrub zaciskowych oraz przekrój przewodów muszą być dobrane do prądu znamionowego 32 A (zalecany przekrój min. 6 mm² Cu dla miedzianych przewodów). Należy stosować odpowiednie zabezpieczenia nadprądowe w obwodzie.

FAQ

• Czy łącznik jest podświetlany? Nie, model 076075 nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się stosowanie zewnętrznych lampek kontrolnych.
• Jaki jest schemat przełączania (pozycje łącznika)? Łącznik ma trzy stabilne pozycje: 1 (załączony obwód pierwszy), 0 (wyłączony – wszystkie styki rozwarte), 2 (załączony obwód drugi). Jest to przełącznik bez samopowrotu – pozostaje w wybranej pozycji aż do ręcznej zmiany.
• Czy łącznik nadaje się do pracy ciągłej? Tak, przy prądzie nieprzekraczającym 32 A i obciążeniu do 13 kW łącznik może pracować w trybie ciągłym, pod warunkiem zachowania odpowiednich warunków chłodzenia (montaż w wentylowanej rozdzielnicy).
