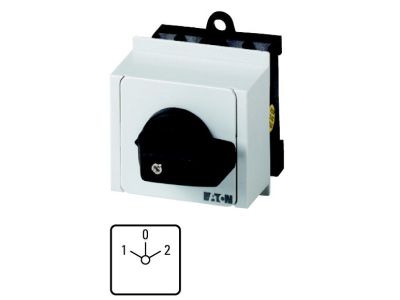

Łącznik krzywkowy 4P, 20A, 6,5kW, 1-0-2, bez samopowrotu, pokrętło czarne, do zabudowy modułowej, T0-4-8213/IVS P/T | 081559 Eaton

Alternatywny kod produktu: T0-4-8213/IVS

Opis i Kluczowe Cechy

Łącznik krzywkowy serii T0-4-8213/IVS P/T, symbol 081559, to modułowy przełącznik 4-biegunowy o prądzie znamionowym 20 A i mocy znamionowej 6,5 kW. Posiada trzy stabilne położenia (1-0-2) oraz mechanizm bez samopowrotu, co zapewnia utrzymanie wybranej pozycji bez konieczności ciągłego przytrzymywania. Czarny pokrętło ułatwia identyfikację i obsługę. Przeznaczony do zabudowy modułowej na szynie DIN.

• Prąd znamionowy 20 A: Gwarantuje bezpieczne przełączanie obciążeń o znacznym poborze prądu w instalacjach przemysłowych, minimalizując ryzyko przegrzania styków.
• Moc znamionowa 6,5 kW: Umożliwia sterowanie silnikami, nagrzewnicami i innymi odbiornikami trójfazowymi o znacznej mocy.
• 4 bieguny (4P): Pozwala na jednoczesne przełączanie trzech faz oraz przewodu neutralnego, co podnosi bezpieczeństwo i funkcjonalność instalacji.
• Trzy położenia 1-0-2: Umożliwia wybór dwóch różnych obwodów lub źródeł zasilania, a także pozycję wyłączenia – idealne rozwiązanie do przełączania trybów pracy.
• Mechanizm bez samopowrotu: Łącznik pozostaje w ustawionej pozycji, co eliminuje ryzyko przypadkowego przestawienia i zapewnia stabilność konfiguracji.
• Montaż na szynę TH35 (DIN): Szybka i pewna instalacja w rozdzielnicach modułowych bez użycia dodatkowych narzędzi.

Zgodność z Normami

Łączniki krzywkowe serii T/P są produkowane zgodnie z obowiązującymi normami europejskimi oraz posiadają certyfikat CE. Przeznaczone do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Łącznik krzywkowy 4P sprawdza się w szerokim zakresie aplikacji przemysłowych i automatyki budynkowej. Dzięki trzem położeniom i możliwości przełączania obwodów trójfazowych idealnie nadaje się do:

• Przełączania źródeł zasilania (np. sieć główna / agregat awaryjny) w rozdzielnicach.
• Sterowania przełącznikiem gwiazda-trójkąt podczas rozruchu silników trójfazowych.
• Zmiany kierunku obrotów silników elektrycznych.
• Wyboru nastaw programów w maszynach produkcyjnych i urządzeniach przemysłowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy łączniku krzywkowym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 20 A.

FAQ

• Czy łącznik ma podświetlenie? Nie, łącznik krzywkowy T0-4-8213/IVS wyposażony jest w czarne pokrętło bez podświetlenia. Do sygnalizacji stanu zaleca się stosowanie dodatkowych lampek kontrolnych.
• Jaki jest stopień ochrony (IP)? Producent nie podaje stopnia ochrony w danych katalogowych. Typowo dla łączników krzywkowych montowanych na szynę w rozdzielnicy przyjmuje się IP20, ale dla konkretnego modelu należy sprawdzić dokumentację techniczną.
• Jak działa tryb 1-0-2? Łącznik ma trzy stabilne położenia: 1 (załączony obwód pierwszy), 0 (wyłączony) oraz 2 (załączony obwód drugi). Dzięki mechanizmowi bez samopowrotu przełącznik pozostaje w ustawionej pozycji.
