Łącznik krzywkowy 4P, 20A, 6,5kW, 0-1, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-2-15404/EZ P/T | 083941 Eaton

Alternatywny kod produktu: T0-2-15404/EZ

Opis i Kluczowe Cechy

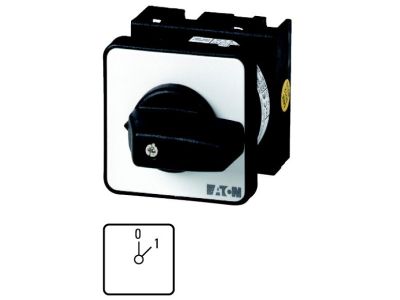

Łącznik krzywkowy 4-biegunowy (4P) o prądzie znamionowym 20 A i mocy 6,5 kW, przeznaczony do pracy w pozycjach 0‑1 (wyłączony/włączony) bez samopowrotu. Model o symbolu 083941 wyposażono w czarne pokrętło i przystosowano do wbudowania w otwór o średnicy 22,3 mm. Dzięki budowie modułowej zapewnia niezawodne przełączanie obwodów w instalacjach przemysłowych.

• 4 bieguny (4P): Umożliwiają równoczesne przełączanie do czterech niezależnych obwodów, co upraszcza konstrukcję szaf sterowniczych.
• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc załączania 6,5 kW: Pozwala na sterowanie silnikami i odbiornikami o dużej mocy przy standardowych napięciach sieciowych.
• Pozycje 0‑1 bez samopowrotu: Przełącznik pozostaje w ustawionej pozycji, zapewniając stałe połączenie bez konieczności ciągłego przytrzymywania.
• Do wbudowania w otwór 22,3 mm: Umożliwia szybki i stabilny montaż w standardowych otworach paneli sterowniczych i tabliczek czołowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z wymaganiami europejskich norm dla łączników krzywkowych, co potwierdza jego bezpieczeństwo i niezawodność w typowych zastosowaniach przemysłowych.

Zastosowanie

Łącznik krzywkowy 4P 20A znajduje szerokie zastosowanie w sterowaniu i przełączaniu obwodów elektrycznych w instalacjach przemysłowych, maszynowych oraz budynkowych.

• Przełączanie zasilania maszyn i urządzeń przemysłowych.
• Rozłączanie obwodów 3‑fazowych z możliwością pracy bez obciążenia.
• Sterowanie procesami technologicznymi w dedykowanych panelach sterowniczych.
• Jako wyłącznik główny lub programowy w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w panelu sterowniczym. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 20 A. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy łącznik ma podświetlenie? Nie, łącznik nie jest wyposażony w podświetlenie. Pozycje 0 i 1 można rozpoznać po wyraźnym położeniu czarnego pokrętła.
• Jaki jest stopień ochrony? Producent nie podaje konkretnego stopnia ochrony. W typowych zastosowaniach po zamontowaniu w panelu, część czołowa osiąga standardowe IP20 dla aparatury modułowej.
• Czy styk jest samopowrotny? Nie, łącznik działa w trybie bez samopowrotu (b/samop). Po ustawieniu w pozycji 0 lub 1 pozostaje w tej pozycji bez konieczności przytrzymywania pokrętła.
