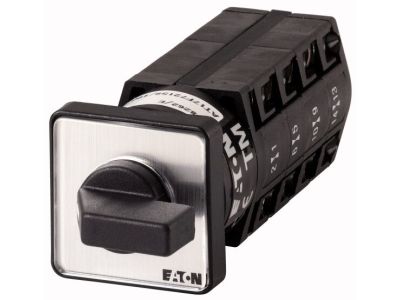

Łącznik krzywkowy 4P, 10A, 3KW, 1-2, bez samopowrotu, pokrętło czarne, natablicowy, TM-4-8223/E P/T | 089115 Eaton

Alternatywny kod produktu: TM-4-8223/E

Opis i Kluczowe Cechy

Łącznik krzywkowy TM-4-8223/E P/T (symbol 089115) to kompaktowy przełącznik 4-polowy o prądzie znamionowym 10 A i napięciu 500 V, przeznaczony do montażu natablicowego. Dzięki klasie ochrony IP65 od frontu zapewnia odporność na wnikanie pyłu i strug wody, co czyni go niezawodnym w trudnych warunkach przemysłowych. Brak samopowrotu utrzymuje ustawioną pozycję bez ciągłego nacisku, a czarne pokrętło z krótkim piórkiem umożliwia wygodną i czytelną zmianę stanu (pozycje 1-2).

• 4 bieguny (4P): Umożliwia jednoczesne przełączanie czterech niezależnych obwodów – idealne do sterowania urządzeniami trójfazowymi lub wieloobwodowymi.
• Prąd znamionowy 10 A / napięcie 500 V: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków; moc łączeniowa do 3 kW.
• Klasa ochrony IP65 (przód): Zabezpieczenie przed pyłem i strugami wody od strony panelu – niezawodna praca w wilgotnym lub zapylonym otoczeniu.
• Bez samopowrotu: Po ustawieniu pokrętła w pozycji 1 lub 2 łącznik pozostaje w niej bez konieczności ciągłego przytrzymywania – zwiększa wygodę i bezpieczeństwo obsługi.
• Montaż natablicowy z czarnym pokrętłem: Łatwy montaż w otworze panelu, ergonomiczny uchwyt z krótkim piórkiem ułatwiającym odczyt pozycji.

Zgodność z Normami

Łącznik krzywkowy TM-4-8223/E P/T zaprojektowany zgodnie z normą IEC/EN 60947-3, dotyczącą łączników niskonapięciowych. Posiada certyfikację CE, potwierdzającą spełnienie wymogów Unii Europejskiej.

Zastosowanie

Kompaktowe łączniki krzywkowe serii TM sprawdzają się w przemyśle, pracach ręcznych oraz technice budowlanej. Doskonale nadają się do:

• Ręcznego załączania i wyłączania silników oraz odbiorników trójfazowych o mocy do 3 kW.
• Przełączania źródeł zasilania lub trybów pracy w szafach sterowniczych i rozdzielnicach.
• Sterowania obwodami pomocniczymi w automatyce budynkowej i przemysłowej.
• Rozłączania obwodów podczas prac serwisowych i montażowych w instalacjach tymczasowych.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu. Urządzenie przeznaczone jest do montażu natablicowego – wymagany jest odpowiedni otwór montażowy. Dokręć pokrętło zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (10 A) oraz warunków instalacji. Zalecany montaż w pozycji umożliwiającej swobodny dostęp do pokrętła.

FAQ

• Czy łącznik ma podświetlenie? Nie, model TM-4-8223/E P/T nie posiada podświetlenia. Pozycję odczytuje się wizualnie z położenia pokrętła (krótkie piórko).
• Jaki jest stopień ochrony łącznika? Łącznik posiada klasę ochrony IP65 od strony czołowej (przód). Oznacza to odporność na wnikanie pyłu oraz strug wody pod ciśnieniem. Tylna część może mieć niższy stopień ochrony, dlatego montaż należy wykonać w szafie lub obudowie o odpowiedniej szczelności.
• Czy łącznik jest samopowrotny? Nie, łącznik nie posiada samopowrotu. Po ustawieniu pokrętła w pozycji 1 lub 2 pozostaje ono w tej pozycji bez konieczności przytrzymywania. Dzięki temu nadaje się do stałego załączania lub przełączania obwodów.
