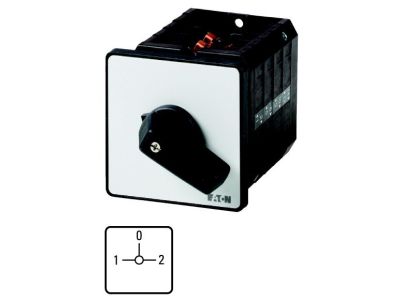

Łącznik krzywkowy 4P, 100A, 30kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, T5-4-8294/E P/T | 095986 Eaton

Alternatywny kod produktu: T5-4-8294/E

Opis i Kluczowe Cechy

Łącznik krzywkowy 4‑biegunowy o prądzie znamionowym 100 A i mocy 30 kW, oznaczony symbolem 095986 (T5‑4‑8294/E P/T), przeznaczony do montażu natablicowego. Wyposażony w czarne pokrętło i realizuje schemat łączeń 1‑0‑2 bez samopowrotu. Dzięki parametrom zapewnia bezpieczne przełączanie dużych obciążeń przemysłowych, a prosta konstrukcja modułowa ułatwia integrację w rozdzielnicach i panelach sterowniczych.

• Prąd znamionowy 100 A: umożliwia pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• 4 bieguny (4P): pozwala na jednoczesne przełączanie czterech niezależnych obwodów – idealne do sterowania silnikami lub odłączania zasilania.
• Schemat łączeń 1‑0‑2: trzy stabilne pozycje (załączenie, wyłączenie, drugi zestaw) z centralną pozycją „0” gwarantującą bezpieczne odcięcie napięcia.
• Bez samopowrotu: łącznik pozostaje w ustawionej pozycji bez konieczności przytrzymywania, co zwiększa bezpieczeństwo obsługi.
• Montaż natablicowy: szybki i stabilny montaż bezpośrednio na panelu, bez potrzeby stosowania dodatkowych podstaw.
• Pokrętło czarne, ergonomiczne: trwałe i odporne na zużycie, ułatwia precyzyjne ustawienie pozycji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane materiały oraz konstrukcja zapewniają niezawodność zgodną z obowiązującymi standardami dla aparatury łączeniowej.

Zastosowanie

Łącznik krzywkowy przeznaczony jest do załączania, wyłączania i przełączania obwodów elektrycznych w układach przemysłowych i komercyjnych. Sprawdza się w aplikacjach wymagających dużej niezawodności i wyraźnej pozycji wyłączenia.

• Sterowanie silnikami elektrycznymi o mocy do 30 kW (przełączanie kierunku obrotów, gwiazda‑trójkąt).
• Odłączanie i załączanie zasilania maszyn, urządzeń technologicznych oraz linii produkcyjnych.
• Przełączanie źródeł zasilania (np. agregat/sieć) w instalacjach rezerwowych.
• Budowa rozdzielnic sterowniczych, pulpity operatorskie i panele w automatyce budynkowej.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Łącznik mocuje się natablicowo – nie wymaga szyny DIN. Przekrój przewodów należy dobrać zgodnie z normami (min. 25 mm² dla prądu 100 A, w zależności od długości i warunków chłodzenia). Zaleca się dokręcanie śrub zacisków momentem podanym w dokumentacji producenta (brak konkretnej wartości w karcie – stosuj zalecany moment dla typowych zacisków śrubowych w danej klasie prądowej). Po montażu sprawdź działanie łącznika w każdej pozycji.

FAQ

• Czy łącznik ma samopowrót (chwilowy)? Nie – to wersja bez samopowrotu; po ustawieniu pozostaje w wybranej pozycji aż do ręcznej zmiany.
• Jaki jest schemat łączeń (liczba pozycji)? Schemat 1‑0‑2 oznacza trzy stabilne pozycje: załączenie pierwszego zestawu (1), wyłączenie wszystkich (0), załączenie drugiego zestawu (2). Pozycja środkowa (0) gwarantuje całkowite odcięcie napięcia.
• Czy do montażu potrzebna jest szyna DIN? Nie – łącznik przeznaczony jest do montażu natablicowego, czyli bezpośredniego mocowania do płyty panelu lub ścianki rozdzielnicy.
