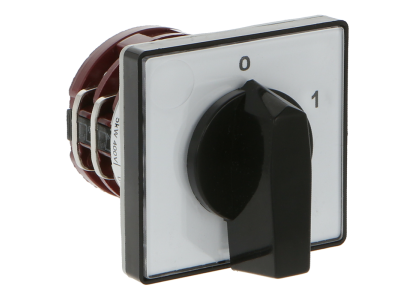

Łącznik krzywkowy 4G10-92-U, 10A, bez obudowy, pokrętło czarne 4-biegunowy (0-1) | 63-840396-011 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-92-U marki APATOR to wysokiej klasy urządzenie elektroinstalacyjne zaprojektowane do pracy w wymagających obwodach głównych oraz pomocniczych. Model ten charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczne i stabilne zarządzanie przepływem energii w instalacjach niskiego napięcia. Urządzenie posiada 4-biegunową konstrukcję (4P), która umożliwia jednoczesne rozłączanie lub przełączanie czterech niezależnych torów prądowych, co jest kluczowe w zaawansowanych układach automatyki i sterowania.

• Prąd znamionowy 10A: Gwarantuje optymalną wydajność przy sterowaniu odbiornikami o umiarkowanej mocy.
• Konstrukcja 4-biegunowa: Zapewnia pełną kontrolę nad wielofazowymi układami zasilania.
• Funkcja 0-1: Klasyczny układ pracy (wyłącz-załącz) z wyraźnym czarnym pokrętłem ułatwiającym obsługę manualną.
• Wersja bez obudowy (U): Przeznaczona do zabudowy w pulpitach sterowniczych, szafach rozdzielczych lub tablicach, co pozwala na oszczędność miejsca i estetyczną integrację z panelem frontowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Łącznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność jako rozłącznika izolacyjnego oraz aparatu sterowniczego w profesjonalnych aplikacjach przemysłowych. Dzięki zastosowaniu materiałów izolacyjnych o wysokiej odporności termicznej i mechanicznej, urządzenie zapewnia długą żywotność elektryczną i mechaniczną nawet przy częstych cyklach łączeniowych.

Zastosowanie

Wszechstronność łącznika 4G10-92-U sprawia, że znajduje on zastosowanie w wielu obszarach inżynierii elektrycznej:

• Sterowanie silnikami: Jako łącznik silnikowy do bezpośredniego uruchamiania i zatrzymywania napędów jedno- i trójfazowych.
• Układy pomiarowe i sygnalizacyjne: Wykorzystywany w obwodach sterowniczych do przełączania sygnałów i funkcji kontrolnych.
• Transformatory i spawarki: Jako przełącznik zaczepów umożliwiający regulację parametrów pracy urządzeń indukcyjnych.
• Przełącznik grupowy: Idealny do zarządzania sekcjami rezystorów lub elementów grzejnych w systemach ogrzewania przemysłowego.
• Rozłącznik izolacyjny: Zapewnia bezpieczną przerwę izolacyjną w obwodzie podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż łącznika w wersji bez obudowy (U) wymaga przygotowania odpowiedniego otworu w pulpicie lub drzwiach szafy sterowniczej. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Dzięki kompaktowej budowie, łącznik 4G10-92-U pozwala na gęstą zabudowę wewnątrz rozdzielnic, zachowując przy tym łatwy dostęp do zacisków przyłączeniowych od strony tylnej.

FAQ

• Czy łącznik może pracować jako przełącznik kierunku obrotów? Prezentowany model 4G10-92-U posiada funkcję 0-1. Do zmiany kierunku obrotów (L-0-P) wymagany jest model o innym programie łączeń, jednak konstrukcja serii 4G pozwala na wykonanie takich wersji na zamówienie.
• Jaki jest stopień ochrony tego łącznika? Wersja do zabudowy (U) po poprawnym montażu w pulpicie zazwyczaj zapewnia stopień ochrony IP40 od strony czołowej, o ile producent nie wskazał inaczej dla konkretnej uszczelki.
• Czy pokrętło jest wymienne? Tak, standardowe czarne pokrętło może być w razie potrzeby wymienione na inne akcesoria z serii 4G, np. pokrętło zamykane na kłódkę, o ile pozwala na to konfiguracja mechaniczna.
