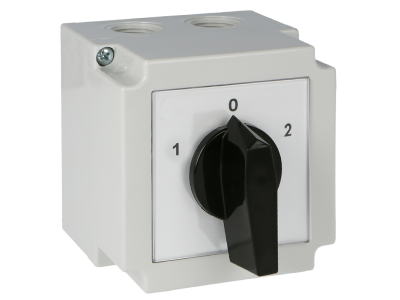

Łącznik krzywkowy* 4G10-51-PK, 10A, w obudowie, pokrętło czarne 1-biegunowy (1-0-2) | 63-840340-011 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-51-PK marki APATOR to wysokiej klasy urządzenie elektroinstalacyjne, zaprojektowane z myślą o precyzyjnym sterowaniu przepływem prądu w obwodach głównych i pomocniczych. Model ten charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczną pracę w instalacjach o niskim poborze mocy. Urządzenie zostało wyposażone w czarne, ergonomiczne pokrętło oraz funkcję łączenia 1-biegunową w układzie 1-0-2, co umożliwia wybór między dwoma niezależnymi obwodami lub całkowite odcięcie zasilania w pozycji środkowej.

• Konstrukcja w obudowie: Zapewnia dodatkową ochronę mechaniczną oraz izolację od czynników zewnętrznych, co jest kluczowe w trudnych warunkach przemysłowych.
• Wielofunkcyjność: Możliwość pracy jako rozłącznik izolacyjny lub przełącznik sterowniczy.
• Trwałość styków: Zastosowanie wysokiej jakości materiałów przewodzących gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstym przełączaniu.
• Kompaktowe wymiary: Seria 4G charakteryzuje się optymalizacją przestrzeni montażowej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947, co potwierdza jego przydatność jako aparatury niskiego napięcia w profesjonalnych aplikacjach przemysłowych. Dzięki certyfikacji producenta APATOR, użytkownik ma pewność, że łącznik przeszedł testy w zakresie wytrzymałości dielektrycznej oraz zdolności do załączania i wyłączania prądów przeciążeniowych.

Zastosowanie

Łącznik 4G10-51-PK znajduje szerokie spektrum zastosowań w nowoczesnej elektrotechnice:

• Sterowanie napędami: Jako łącznik silnikowy do sterowania silnikami jedno- i trójfazowymi w prostych układach start-stop lub zmiany kierunku.
• Układy pomiarowe: Przełączanie sygnałów w obwodach sygnalizacyjnych i pomiarowych, gdzie wymagana jest wysoka precyzja styku.
• Transformatory i spawarki: Pełnienie roli przełącznika zaczepów, umożliwiając regulację parametrów pracy urządzeń indukcyjnych.
• Elementy grzejne: Jako przełącznik grupowy do sekwencyjnego załączania rezystorów lub grzałek w systemach HVAC i przemysłowych procesach termicznych.
• Rozłączanie izolacyjne: Skuteczne i bezpieczne odseparowanie części instalacji na czas prac konserwacyjnych.

Wskazówki Montażowe

Podczas instalacji łącznika krzywkowego 4G10-51-PK należy zwrócić uwagę na odpowiednie przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach żył typu linka, co zapobiega ich rozwarstwieniu i gwarantuje stabilny styk elektryczny. Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się punktów styku. Obudowa powinna być zamontowana na płaskiej powierzchni, zapewniając swobodny dostęp do pokrętła dla operatora. Przed uruchomieniem należy sprawdzić poprawność schematu połączeń zgodnie z wybranym programem łączenia 1-0-2.

FAQ

• Czy ten łącznik może pracować jako przełącznik gwiazda-trójkąt? Prezentowany model 4G10-51-PK posiada układ 1-0-2 (1-biegunowy). Do pełnego sterowania układem gwiazda-trójkąt wymagane są dedykowane łączniki o bardziej złożonym programie łączenia, jednak seria 4G oferuje takie wykonania.
• Jaki jest stopień ochrony tego urządzenia? Dzięki umieszczeniu łącznika w obudowie, stopień ochrony (IP) jest znacznie wyższy niż w przypadku wersji do zabudowy tablicowej, co chroni przed pyłem i przypadkowym dotykiem części pod napięciem.
• Czy pokrętło można zablokować w pozycji 0? Standardowa wersja PK posiada ergonomiczne pokrętło bez blokady na kłódkę. Jeśli wymagana jest funkcja blokady (LOTO), należy wybrać model z odpowiednim uchwytem blokującym.
