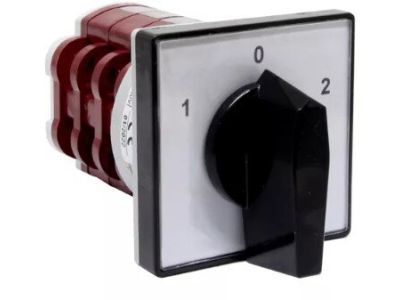

Łącznik krzywkowy* 4G10-202-U-R014, 10A, bez obudowy, pokrętło czarne 2-biegunowy (1-0-2) | 63-249056-001 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-202-U-R014 to zaawansowane rozwiązanie sterownicze od renomowanego polskiego producenta APATOR. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczną pracę w obwodach pomocniczych oraz sterowniczych. Konstrukcja 2-biegunowa z funkcją przełączania 1-0-2 umożliwia precyzyjne wybieranie trybu pracy lub kierunku zasilania, zapewniając przy tym wyraźny punkt zerowy, co jest kluczowe dla bezpieczeństwa obsługi maszyn. Model ten dostarczany jest w wersji bez obudowy, przeznaczonej do zabudowy tablicowej lub montażu wewnątrz rozdzielnic. Ergonomiczne, czarne pokrętło gwarantuje pewny chwyt i odporność na intensywną eksploatację w warunkach przemysłowych.

• Prąd znamionowy 10A: Optymalny dla systemów automatyki i sterowania.
• Funkcja 1-0-2: Umożliwia przełączanie między dwoma niezależnymi obwodami z pozycją neutralną.
• Wysoka trwałość mechaniczna: Konstrukcja krzywkowa zapewnia tysiące cykli łączeniowych bez utraty parametrów stykowych.
• Kompaktowa budowa: Brak obudowy pozwala na oszczędność miejsca wewnątrz panelu sterowniczego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania izolacyjnego oraz przełączania prądów roboczych. Zastosowane materiały izolacyjne posiadają wysoką odporność na prądy pełzające oraz są samogasnące, co podnosi standard bezpieczeństwa przeciwpożarowego w instalacji elektrycznej.

Zastosowanie

Łącznik krzywkowy 4G10-202-U-R014 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz modernizacji parków maszynowych. Jest idealnym rozwiązaniem do:

• Przełączania trybów pracy maszyn (np. tryb ręczny/automatyczny).
• Sterowania kierunkiem obrotów silników o małej mocy w układach nawrotnych.
• Wybierania źródeł zasilania w układach pomiarowych i sygnalizacyjnych.
• Zastosowań w pulpitach sterowniczych suwnic, podnośników oraz linii produkcyjnych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się do płyty montażowej lub czoła szafy za pomocą dedykowanych otworów montażowych. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy sprawdzić poprawność schematu połączeń zgodnie z dokumentacją techniczną producenta APATOR.

FAQ

• Czy łącznik posiada stopień ochrony IP65? Standardowo pokrętło od strony czołowej zapewnia podstawową ochronę, jednak pełna szczelność zależy od sposobu montażu w obudowie o odpowiednim stopniu IP.
• Czy można go zamontować na szynie DIN? Ten konkretny model (wersja U) jest przeznaczony do montażu tablicowego. Do montażu na szynie DIN wymagane są wersje z odpowiednim adapterem.
• Jaki jest maksymalny przekrój przewodu? Zaciski są przystosowane do standardowych przewodów sterowniczych, zazwyczaj o przekroju do 2,5 mm², co zapewnia stabilne połączenie przy prądzie 10A.
