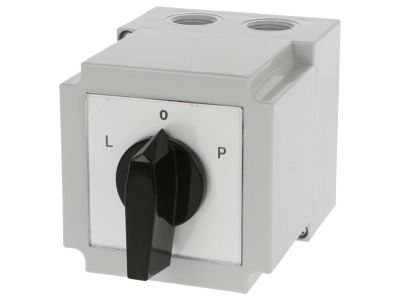

Łącznik krzywkowy* 4G10-11-PK,-R014 10A, w obudowie, pokrętło czarne 3-biegunowy (L-0-P) | 63-840309-011 Apator

Opis i Kluczowe Cechy

Łącznik krzywkowy 4G10-11-PK,-R014 to zaawansowane urządzenie sterownicze od renomowanego producenta APATOR, zaprojektowane z myślą o precyzyjnym przełączaniu w obwodach głównych i pomocniczych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 10A, co pozwala na bezpieczną obsługę mniejszych napędów oraz układów sterowania. Model ten został wyposażony w czarne, ergonomiczne pokrętło oraz czytelny program łączeń 3-biegunowy typu L-0-P (Lewo-Zero-Prawo), co czyni go idealnym rozwiązaniem do zmiany kierunku obrotów silników elektrycznych.

• Konstrukcja w obudowie: Produkt dostarczany jest w dedykowanej obudowie, która zapewnia ochronę przed czynnikami zewnętrznymi i ułatwia montaż natynkowy.
• Wielofunkcyjność: Dzięki dopracowanemu programowi łączeń R014, łącznik może pełnić rolę rozłącznika izolacyjnego lub przełącznika sterowniczego.
• Trwałość styków: Zastosowanie wysokiej jakości materiałów przewodzących gwarantuje długą żywotność mechaniczną i elektryczną, nawet przy częstym przełączaniu pod obciążeniem.
• Bezpieczeństwo: Wyraźna pozycja zerowa (0) pozwala na skuteczne odcięcie zasilania od odbiornika, co jest kluczowe podczas prac konserwacyjnych.

Zgodność z Normami

Łącznik krzywkowy serii 4G spełnia rygorystyczne wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych jako aparatury niskiego napięcia. Urządzenie zostało zaprojektowane tak, aby spełniać funkcję rozłącznika izolacyjnego, co oznacza, że zapewnia bezpieczną przerwę izolacyjną w obwodzie zgodnie z obowiązującymi przepisami bezpieczeństwa elektrycznego. Posiada również certyfikację CE, co dopuszcza go do obrotu na rynku europejskim.

Zastosowanie

Wszechstronność łącznika 4G10-11-PK,-R014 sprawia, że znajduje on zastosowanie w wielu gałęziach przemysłu i elektroinstalatorstwa:

• Sterowanie silnikami: Jako łącznik silnikowy do bezpośredniego rozruchu i zmiany kierunku pracy silników jedno- i trójfazowych.
• Układy automatyki: W obwodach sterowniczych, sygnalizacyjnych i pomiarowych do przełączania sygnałów lub wyboru trybu pracy.
• Transformatory i spawarki: Jako przełącznik zaczepów pozwalający na regulację parametrów pracy urządzeń indukcyjnych.
• Elementy grzejne: Jako przełącznik grupowy do zarządzania mocą rezystorów i grzałek w systemach ogrzewania technologicznego.
• Rozdzielnice elektryczne: Jako główny wyłącznik lub rozłącznik izolacyjny w szafach sterowniczych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody o odpowiednim przekroju (dostosowanym do prądu 10A) należy odizolować i pewnie osadzić w zaciskach śrubowych. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków w wyniku zbyt luźnego połączenia. Obudowa powinna być zamontowana na płaskiej powierzchni, zapewniając swobodny dostęp do pokrętła sterującego. Po zakończeniu montażu zaleca się wykonanie testu ciągłości obwodów w każdej z trzech pozycji (L, 0, P).

FAQ

1. Czy ten łącznik nadaje się do montażu na szynie DIN?
Prezentowany model 4G10-11-PK,-R014 jest dostarczany w obudowie do montażu natynkowego. W celu montażu na szynie DIN należy wybrać wersję przeznaczoną do zabudowy tablicowej z odpowiednim adapterem.

2. Jaki jest maksymalny prąd pracy tego urządzenia?
Znamionowy prąd ciągły dla tego modelu wynosi 10A. W przypadku sterowania silnikami o dużym prądzie rozruchowym należy zweryfikować moc silnika z tabelą obciążeń producenta dla kategorii AC-3.

3. Co oznacza funkcja L-0-P?
Jest to program łączeń umożliwiający zmianę kierunku obrotów silnika (Lewo - Stop - Prawo). Pozycja środkowa (0) całkowicie rozłącza obwód zasilający odbiornik.
