Łącznik krzywkowy 40A, rozłącznik 1-0-2, 4-biegunowy, mocowanie do pulpitu, szaro-czarny | SK40-4.8396\P03 Spamel

Opis i Kluczowe Cechy

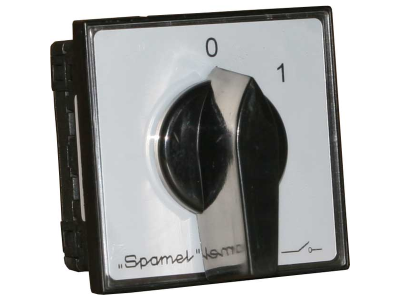

Łącznik krzywkowy SK40-4.8396\P03 to 4-biegunowy rozłącznik o prądzie znamionowym 40A, przeznaczony do załączania i wyłączania obwodów niskiego napięcia. Dzięki funkcji przełącznika 1-0-2 umożliwia wybór między dwoma źródłami zasilania lub sterowanie dwoma odbiornikami. Mocowany do pulpitu (montaż panelowy), w obudowie szaro-czarnej. Segmentowa budowa z podwójnymi krzywkami pozwala na tworzenie dowolnych programów łączeń w zależności od położenia pokrętła napędu.

• Prąd znamionowy 40A: Bezpieczna praca w obwodach o znacznym obciążeniu, idealny do przemysłowych rozdzielnic i maszyn.
• 4 bieguny: Możliwość jednoczesnego przełączania czterech torów prądowych, co zwiększa niezawodność izolacji.
• Funkcja 1-0-2: Trzy położenia pokrętła – załączone wyjście 1, wyłączone, załączone wyjście 2 – umożliwia przełączanie między dwoma źródłami lub odbiornikami.
• Mocowanie do pulpitu: Łatwy montaż w panelu sterowniczym bez konieczności stosowania szyny DIN.
• Budowa segmentowa z podwójnymi krzywkami: Elastyczność konfiguracji programów łączeń dopasowanych do konkretnych aplikacji.

Zgodność z Normami

Łącznik krzywkowy SK40-4.8396\P03 jest zaprojektowany zgodnie z europejskimi normami dla łączników niskiego napięcia. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do instalacji w obudowach przemysłowych.

Zastosowanie

Dzięki prądowi 40A i funkcji 1-0-2, łącznik sprawdza się w aplikacjach wymagających przełączania obwodów o podwyższonej mocy. Znajduje zastosowanie w:

• Sterowaniu odbiornikami przemysłowymi, np. nagrzewnicami, silnikami, oświetleniem halowym.
• Przełączaniu źródeł zasilania między siecią a agregatem lub między dwoma obwodami.
• Jako rozłącznik główny w rozdzielnicach maszyn i urządzeń.
• W automatyce budynkowej do przełączania trybów pracy instalacji.

Wskazówki Montażowe

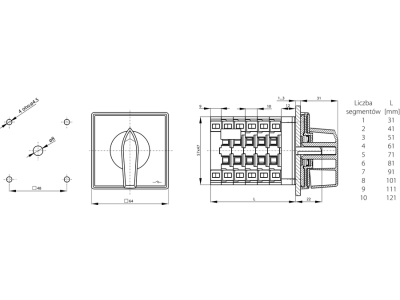

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik mocuje się do pulpitu za pomocą dostarczonych elementów (typowy otwór montażowy Ø22 mm). Przewody należy podłączać do zacisków zgodnie ze schematem połączeń dołączonym do produktu. Przekrój przewodów oraz moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją producenta, aby zapewnić prawidłowy i bezpieczny styk.

FAQ

• Jaki jest prąd znamionowy łącznika SK40-4.8396\P03? Prąd znamionowy wynosi 40A. Jest to wartość ciągła, gwarantująca bezpieczną pracę bez przegrzewania styków.
• Jakie są dostępne położenia pokrętła? Łącznik ma trzy położenia: 1 (załączone wyjście 1), 0 (wyłączone), 2 (załączone wyjście 2). Pozwala to na przełączanie między dwoma obwodami lub odbiornikami.
• Czy łącznik nadaje się do montażu na szynie DIN? Nie, model SK40-4.8396\P03 przeznaczony jest do mocowania do pulpitu (otwór Ø22 mm). Do montażu na szynie TH35 należy wybrać łącznik z odpowiednim adapterem.
