Łącznik krzywkowy 40A, rozłącznik 0-1, 4-biegunowy, w obudowie OB2, czoło żółto-czerwone | ŁK40-2.8210\OB2ZC Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK40-2.8210\OB2ZC to rozłącznik 0-1 o prądzie znamionowym 40A, wyposażony w 4 bieguny i zamknięty w obudowie OB2 z charakterystycznym czołem żółto-czerwonym. Jego segmentowa budowa z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń, co zapewnia elastyczność w sterowaniu obwodami. Przeznaczony do pracy w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przemysłowy).

• Prąd znamionowy 40 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków podczas rozłączania.
• 4 bieguny (funkcja 0-1): Umożliwia równoczesne załączanie i wyłączanie czterech torów prądowych – idealne do kompleksowego odłączania obwodów trójfazowych z przewodem neutralnym.
• Obudowa OB2 z czołem żółto-czerwonym: Zapewnia czytelną sygnalizację stanu łącznika (czerwony = wyłączony, żółty = włączony) oraz łatwy dostęp do pokrętła, usprawniając obsługę i identyfikację.

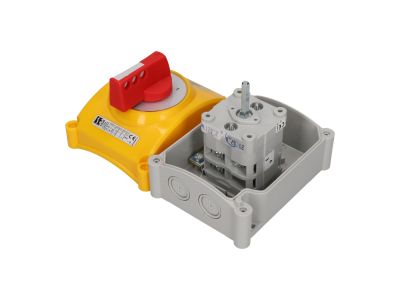

• Segmentowa budowa z podwójnymi krzywkami: Pozwala na tworzenie dowolnych programów łączeń w funkcji położenia pokrętła, co daje dużą elastyczność konfiguracji w zależności od potrzeb aplikacji.
• Zakres temperatur pracy -40°C do +70°C: Gwarantuje niezawodne działanie w trudnych warunkach przemysłowych, zarówno w niskich, jak i podwyższonych temperaturach otoczenia.

Zgodność z Normami

Łącznik krzywkowy ŁK40-2.8210\OB2ZC jest przeznaczony do instalacji w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przemysłowy) i spełnia wymagania dyrektyw Unii Europejskiej, posiada certyfikat CE. Produkt zgodny z europejskimi standardami dotyczącymi łączników niskiego napięcia.

Zastosowanie

Uniwersalny łącznik krzywkowy sprawdza się w rozdzielnicach i szafach sterowniczych jako rozłącznik główny, przełącznik sterowniczy lub wyłącznik bezpieczeństwa.

• Jako rozłącznik główny 0-1 w przemysłowych instalacjach niskiego napięcia do bezpiecznego odłączania maszyn i urządzeń.
• Do przełączania obwodów trójfazowych z przewodem neutralnym (4-biegunowy) w rozdzielnicach głównych i podrozdzielniach.
• W szafach sterowniczych jako łącznik sterowniczy do wyboru trybów pracy (np. ręczny/automatyczny).
• W obwodach sygnalizacji i automatyki budynkowej jako przełącznik funkcji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP, zgodnie z obowiązującymi przepisami. Łącznik przeznaczony jest do montażu w obudowie OB2 (na panelu) – nie na szynie TH35. Przed instalacją bezwzględnie odłączyć napięcie w całym obwodzie. Przewody należy podłączyć do zacisków zgodnie z oznaczeniami, a moment dokręcania śrub dobrać według dokumentacji producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 40 A. Po montażu sprawdzić poprawność działania rozłącznika.

FAQ

• Czy łącznik posiada podświetlenie (LED)? Nie, łącznik krzywkowy ŁK40-2.8210\OB2ZC nie ma wbudowanego podświetlenia. Sygnalizacja stanu odbywa się poprzez kolorowe czoło – żółte (włączony) i czerwone (wyłączony).
• Jaki jest stopień ochrony (IP) obudowy? W dostarczonych danych nie określono stopnia ochrony IP. Łącznik przeznaczony jest do montażu w suchych pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przemysłowy).
• Czy łącznik pełni funkcję rozłącznika izolacyjnego? Tak, model ŁK40-2.8210\OB2ZC jest rozłącznikiem 0-1, co oznacza, że może bezpiecznie odłączać obwód przy braku obciążenia. Nie jest to wyłącznik nadprądowy ani bezpiecznikowy – stosowany jako łącznik główny lub sterowniczy.
