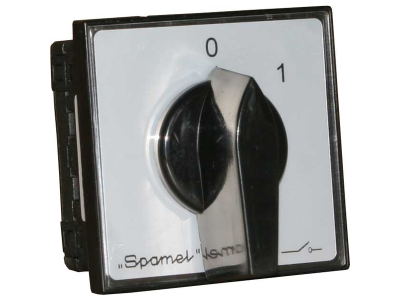

Łącznik krzywkowy 40A, rozłącznik 0-1, 4-biegunowy, mocowanie do pulpitu, szaro-czarny | SK40-2.8210\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK40-2.8210\P03 to rozłącznik 0-1 o prądzie znamionowym 40A, 4-biegunowy, przeznaczony do mocowania na pulpicie. Jego obrotowa konstrukcja z podwójnymi krzywkami umożliwia niezawodne załączanie i wyłączanie obwodów w warunkach przemysłowych. Urządzenie pracuje w zakresie temperatur od -40°C do +70°C, co gwarantuje stabilność w trudnych warunkach.

• Prąd znamionowy 40 A: umożliwia bezpieczne przełączanie obciążeń o znacznym poborze prądu, bez ryzyka przegrzania styków.
• Funkcja rozłącznika 0-1: wyraźna pozycja wyłączenia (0) i załączenia (1) zapewnia bezpieczne odcięcie obwodu przy konserwacji.
• 4 bieguny: umożliwia jednoczesne przełączanie czterech niezależnych obwodów, np. w układach trójfazowych z neutralnym.
• Mocowanie do pulpitu: łatwy montaż na panelach sterowniczych i pulpitach operatorskich bez konieczności stosowania szyny DIN.
• Segmentowa budowa z podwójnymi krzywkami: pozwala na tworzenie dowolnych programów łączeń w zależności od położenia pokrętła napędu.

Zgodność z Normami

Łącznik krzywkowy SK40-2.8210\P03 został zaprojektowany do pracy w instalacjach niskiego napięcia w pomieszczeniach zamkniętych o 3 stopniu zanieczyszczenia (środowisko przemysłowe). Spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Przeznaczony do montażu przez wykwalifikowany personel.

Zastosowanie

Łącznik krzywkowy SK40-2.8210\P03 znajduje zastosowanie jako rozłącznik główny, przełącznik sterowniczy oraz wyłącznik w obwodach niskiego napięcia.

• Rozłącznik główny w maszynach i urządzeniach przemysłowych – bezpieczne odcięcie zasilania.
• Przełącznik trybów pracy (0-1) w pulpitach sterowniczych – intuicyjna obsługa.
• Łącznik do załączania i wyłączania obwodów oświetleniowych, grzewczych i silnikowych.
• Element automatyki w szafach sterowniczych – do ręcznego sterowania procesami.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie mocuje się do pulpitu za pomocą śrub (brak w zestawie). Należy stosować przewody o przekroju dobranym do prądu 40 A, zgodnie z obowiązującymi przepisami. Momenty dokręcania zacisków – według dokumentacji producenta. Łącznik przeznaczony do pracy w temperaturze otoczenia od -40°C do +70°C.

FAQ

• Czy łącznik jest podświetlany? Nie, model SK40-2.8210\P03 nie posiada podświetlenia – stan pracy określa się na podstawie położenia pokrętła (pozycja 0 lub 1).
• Jaki stopień ochrony zapewnia łącznik? Producent nie podaje stopnia IP, jednak standardowo aparatura montowana w pomieszczeniach zamkniętych (rozdzielnice, pulpity) ma ochronę IP20. Dla środowisk o podwyższonej wilgotności lub zapyleniu zaleca się zastosowanie obudowy o wyższym IP.
• Czy łącznik nadaje się do przełączania obciążeń indukcyjnych (silniki)? Tak, łącznik krzywkowy o prądzie 40 A może być stosowany do załączania i wyłączania obwodów silnikowych, pod warunkiem że prąd rozruchowy nie przekracza dopuszczalnych wartości dla danego zastosowania. Należy dobrać odpowiednią kategorię użytkową (AC-21, AC-22 itp.) zgodnie z dokumentacją producenta.
