Łącznik krzywkowy 3P+N, 25A, 13kW, 0-1, pokrętło czerwone, natablicowy, P1-25/EA/SVB/N P/T | 081587 Eaton

Opis i Kluczowe Cechy

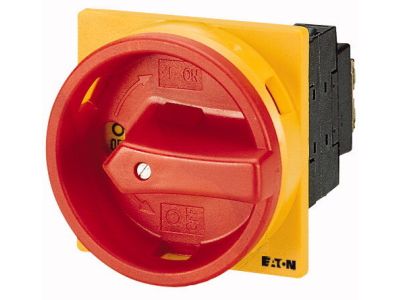

Łącznik krzywkowy EATON P1-25/EA/SVB/N to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Urządzenie charakteryzuje się znamionowym prądem ciągłym wynoszącym 25A, co pozwala na stabilne i bezpieczne przesyłanie energii w obwodach o mocy do 13kW (przy napięciu 400V AC-23A). Konfiguracja 3P+N, czyli trzy bieguny fazowe oraz dedykowany tor neutralny, zapewnia pełną izolację galwaniczną odbiornika od sieci zasilającej, co jest kluczowe dla bezpieczeństwa obsługi technicznej. Wyraziste, czerwone pokrętło na żółtym tle pełni funkcję wyłącznika bezpieczeństwa (SVB), umożliwiając natychmiastową identyfikację elementu sterującego w sytuacjach awaryjnych.

• Prąd znamionowy 25A: Gwarantuje niezawodność w pracy ciągłej przy dużych obciążeniach.
• Moc łączeniowa 13kW: Pozwala na bezpośrednie załączanie i wyłączanie silników trójfazowych o znacznej mocy.
• Układ 3P+N: Zapewnia kompleksowe rozłączenie wszystkich torów prądowych, w tym przewodu neutralnego.
• Montaż natablicowy (EA): Przeznaczony do osadzenia w drzwiach szaf sterowniczych, co zapewnia estetyczny wygląd i łatwy dostęp od frontu.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe firmy EATON i spełnia wymagania międzynarodowej normy IEC/EN 60947-3. Norma ta określa parametry dla rozłączników i odłączników izolacyjnych, co potwierdza zdolność urządzenia do bezpiecznego manewrowania prądami roboczymi oraz zapewnienia skutecznej przerwy izolacyjnej. Wysoki stopień ochrony od strony czołowej (IP65) sprawia, że łącznik jest odporny na wnikanie pyłu oraz strumienie wody, co pozwala na jego eksploatację w trudnych warunkach przemysłowych, gdzie występuje duże zapylenie lub wilgoć.

Zastosowanie

Rozłącznik krzywkowy P1-25/EA/SVB/N znajduje wszechstronne zastosowanie w nowoczesnej automatyce i elektroenergetyce. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w maszynach przemysłowych, wentylatorach, pompach oraz systemach klimatyzacji. Dzięki funkcji 0-1 (załącz-wyłącz) oraz możliwości blokowania pokrętła w pozycji zerowej za pomocą kłódek, urządzenie stanowi fundament systemów bezpieczeństwa LOTO (Lockout/Tagout). Chroni to pracowników przed przypadkowym uruchomieniem maszyny podczas prac konserwacyjnych lub serwisowych.

Wskazówki Montażowe

Instalacja natablicowa (EA) wymaga wykonania otworu montażowego w elewacji obudowy zgodnie z dokumentacją techniczną producenta. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć zjawiska luzowania się styków pod wpływem drgań, co mogłoby prowadzić do przegrzania. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przekrój znamionowy przewodów powinien być dobrany do prądu 25A, uwzględniając warunki ułożenia oraz dopuszczalne spadki napięcia w instalacji.

FAQ

• Czy pokrętło można zablokować w pozycji ON? Ze względów bezpieczeństwa, blokada kłódką jest możliwa wyłącznie w pozycji 0 (OFF), aby zapobiec nieautoryzowanemu załączeniu napięcia.
• Czy łącznik nadaje się do montażu na szynie DIN? Ten konkretny model (EA) jest przeznaczony do montażu natablicowego (w otworze drzwi szafy). Do montażu na szynie DIN należy wybrać wersję z oznaczeniem V/SVB.
• Jaka jest trwałość mechaniczna urządzenia? Seria P1 charakteryzuje się bardzo wysoką trwałością, sięgającą setek tysięcy cykli łączeniowych, co czyni ją jedną z najbardziej niezawodnych na rynku.
