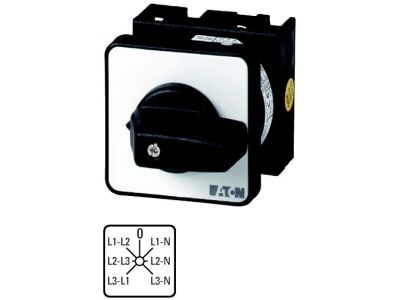

Łącznik krzywkowy 3P+N, 20A, 6,5kW, faza-0-faza, , pokrętło czarne, do wbudowania w otworze 22,3mm, T0-3-8007/EZ P/T | 098186 Eaton

Alternatywny kod produktu: T0-3-8007/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy serii T0, symbol 098186, przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm. Posiada konfigurację styków 3P+N (3 bieguny + neutral) o prądzie znamionowym 20 A i mocy 65 kW w układzie faza-0-faza. Ergonomiczne czarne pokrętło ułatwia obsługę, a kompaktowa konstrukcja sprawdza się w panelach sterowniczych i szafach rozdzielczych.

• Konfiguracja styków 3P+N: umożliwia przełączanie obwodów trójfazowych z przewodem neutralnym, zapewniając kompletną kontrolę nad obciążeniem.
• Prąd znamionowy 20 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 65 kW (faza-0-faza): pozwala na przełączanie silników o dużej mocy, co zwiększa uniwersalność urządzenia w instalacjach przemysłowych.
• Montaż w otworze Ø22,3 mm: upraszcza instalację w standardowych panelach i szafach sterowniczych.
• Czarne pokrętło: zapewnia czytelną i ergonomiczną obsługę, nawet w trudnych warunkach oświetleniowych.

Zgodność z Normami

Łącznik krzywkowy został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja spełniają wymagania dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Łącznik krzywkowy T0-3-8007/EZ sprawdza się w sterowaniu i przełączaniu silników elektrycznych, rozdzielaniu obwodów, zmianie kierunku obrotów (układ faza-0-faza) oraz jako rozłącznik główny w maszynach i urządzeniach przemysłowych.

• Sterowanie silnikami trójfazowymi (załączanie, wyłączanie, zmiana kierunku obrotów).
• Przełączanie obciążeń w instalacjach przemysłowych i energetycznych.
• Rozłączanie obwodów w celach serwisowych i zapewnienia bezpieczeństwa.
• Zastosowanie w automatyce budynkowej i maszynowej jako element sterujący.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Łącznik montuje się w otworze o średnicy 22,3 mm w panelu lub płycie czołowej. Przekrój przewodów należy dobrać do prądu znamionowego 20 A. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy łącznik ma podświetlenie? Nie, produkt nie posiada podświetlenia. Informacja o stanie sygnalizowana jest położeniem pokrętła.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości. Urządzenia do wbudowania w panel charakteryzują się zazwyczaj ochroną IP20 od strony czołowej. W środowiskach wilgotnych lub zapylonych należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styków? Łącznik przeznaczony jest do pracy w układzie faza-0-faza, co pozwala na przełączanie między dwiema fazami (np. zmiana kierunku obrotów silnika). Styki wykonano jako przełączne.
