Łącznik krzywkowy 3P+N, 20A, 6,5kW,3xL-L i 3xL-N, pokrętło czarne, do zabudowy modułowej, T0-3-8007/IVS P/T | 012759 Eaton

Alternatywny kod produktu: T0-3-8007/IVS

Opis i Kluczowe Cechy

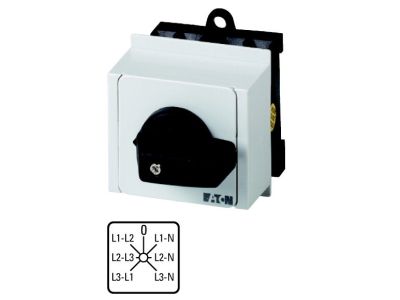

Łącznik krzywkowy 3P+N o prądzie znamionowym 20 A i mocy 6,5 kW, przeznaczony do zabudowy modułowej. Model T0-3-8007/IVS P/T wyposażono w czarne pokrętło. Dzięki konfiguracji 3 torów L-L oraz 3 torów L-N urządzenie zapewnia elastyczne przełączanie w obwodach trójfazowych z przewodem neutralnym.

• Prąd znamionowy 20 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc 6,5 kW: umożliwia przełączanie odbiorników o łącznej mocy do 6,5 kW (np. silników, grzałek).
• Układ 3P+N: przełączanie trzech faz oraz przewodu neutralnego w jednym urządzeniu – uproszczenie okablowania rozdzielnic.
• 3 tory L-L i 3 tory L-N: elastyczne konfiguracje połączeń międzyfazowych i fazowo-neutralnych.
• Czarne pokrętło: wyraźna identyfikacja pozycji łącznika, łatwa obsługa nawet w słabym oświetleniu.
• Do zabudowy modułowej: montaż na szynie TH35 w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Łącznik krzywkowy został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i oznakowany znakiem CE. Jako urządzenie przeznaczone do instalacji stałych spełnia wymagania dyrektyw unijnych dotyczących niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Uniwersalny przełącznik krzywkowy sprawdza się w rozdzielnicach przemysłowych i budynkowych, gdzie wymagane jest ręczne przełączanie obwodów trójfazowych z neutralnym.

• Sterowanie silnikami trójfazowymi (np. wentylatory, pompy, sprężarki).
• Przełącznik główny (odłącznik izolacyjny) w rozdzielnicach głównych i podrozdzielnicach.
• Zmiana konfiguracji zasilania między układem gwiazda/trójkąt lub przełączanie źródeł zasilania.
• Rozłączanie obwodów odbiorników w automatyce budynkowej i maszynach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 20 A zgodnie z obowiązującymi normami. Dokręcanie zacisków przeprowadzić zgodnie z dokumentacją producenta.

FAQ

• Jaki jest prąd znamionowy tego łącznika? Prąd znamionowy wynosi 20 A, a maksymalna moc przełączanych odbiorników to 6,5 kW.
• Ile torów przełączania oferuje łącznik? Posiada 3 tory w konfiguracji L-L oraz 3 tory L-N, co daje łącznie 6 torów.
• Czy może być stosowany jako rozłącznik główny w rozdzielnicy? Tak, układ 3P+N i parametry 20 A / 6,5 kW pozwalają na zastosowanie go jako odłącznika izolacyjnego w obwodach trójfazowych.
