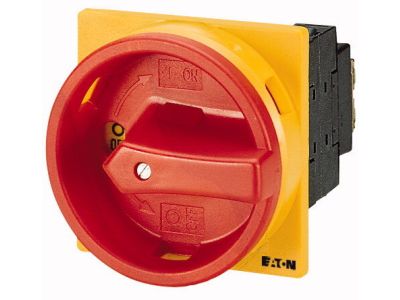

Łącznik krzywkowy 3P+N, 20A, 6,5kW, 0-1, pokrętło czerwone, natablicowy, T0-2-8900/EA/SVB P/T | 207400 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON o numerze katalogowym 207400 (T0-2-8900/EA/SVB) to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu i bezpiecznym rozłączaniu obwodów elektrycznych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 20A, co pozwala na stabilną pracę w wymagających warunkach przemysłowych. Dzięki mocy znamionowej 6,5 kW przy standardowym napięciu sieciowym, łącznik ten idealnie sprawdza się w obsłudze silników oraz innych odbiorników o charakterze indukcyjnym i rezystancyjnym.

• Konfiguracja 3P+N: Zapewnia pełne rozłączanie trzech faz oraz przewodu neutralnego, co jest kluczowe dla bezpieczeństwa serwisowego i poprawnej pracy układów zasilania.
• Funkcja 0-1: Przejrzysty układ styków umożliwia jednoznaczne załączanie i wyłączanie odbiornika.
• Bezpieczeństwo wizualne: Wyposażenie w czerwone pokrętło na żółtym tle pełni funkcję wyłącznika bezpieczeństwa (Emergency Stop), co ułatwia szybką identyfikację w sytuacjach awaryjnych.
• Montaż natablicowy (EA): Konstrukcja przystosowana do wbudowania w elewację szafy sterowniczej lub tablicy rozdzielczej, co optymalizuje miejsce wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w sektorze B2B. Łącznik spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki zastosowaniu wysokiej jakości materiałów elektroizolacyjnych, urządzenie zapewnia odpowiedni stopień ochrony oraz wytrzymałość dielektryczną, co jest niezbędne do uzyskania certyfikacji CE oraz dopuszczenia do eksploatacji w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Wszechstronność serii T sprawia, że model T0-2-8900/EA/SVB znajduje zastosowanie w wielu gałęziach przemysłu i budownictwa komercyjnego. Jest on wykorzystywany przede wszystkim jako:

• Główny wyłącznik zasilania w maszynach i urządzeniach produkcyjnych.
• Rozłącznik serwisowy montowany bezpośrednio na pulpitach sterowniczych.
• Element systemów sterowania wentylacją, klimatyzacją (HVAC) oraz pompami.
• Łącznik programowy w układach automatyki, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności urządzenia. Podczas instalacji łącznika T0-2-8900/EA/SVB należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się styków przy prądzie 20A.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do obciążenia 20A, co zazwyczaj oznacza wykorzystanie żył miedzianych o przekroju od 1,5 mm² do 2,5 mm².
• Szczelność: Przy montażu natablicowym należy upewnić się, że uszczelka czołowa przylega prawidłowo do powierzchni tablicy, aby zachować deklarowany stopień ochrony IP od strony czołowej.
• Pozycjonowanie: Dzięki modułowej budowie, montaż za pomocą śrub jest szybki i zapewnia stabilne osadzenie pokrętła w osi obrotu mechanizmu.

FAQ

• Czy pokrętło można zablokować w pozycji OFF? Tak, wersje SVB są standardowo wyposażone w blokadę na kłódkę, co uniemożliwia przypadkowe załączenie napięcia podczas prac konserwacyjnych (zgodnie z procedurami LOTO).
• Czy łącznik nadaje się do pracy w trudnych warunkach? Tak, seria T charakteryzuje się wysoką odpornością na czynniki zewnętrzne, jednak w przypadku ekstremalnego zapylenia zaleca się stosowanie dedykowanych obudów o wyższym stopniu IP.
• Jaka jest trwałość mechaniczna tego modelu? Łączniki EATON serii T są projektowane na setki tysięcy cykli łączeniowych, co czyni je jednymi z najbardziej trwałych rozwiązań na rynku.
