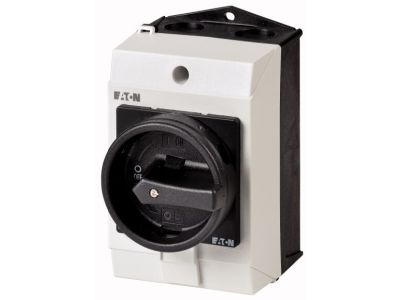

Łącznik krzywkowy 3P+N, 20A, 6,5kW, 0-1, pokrętło czarne, w obudowie, T0-2-8900/I1/SVB-SW | 207152 Eaton

Alternatywny kod produktu: T0-2-8900/I1/SVB-SW

Opis i Kluczowe Cechy

Łącznik krzywkowy T0-2-8900/I1/SVB-SW (nr kat. 207152) to 3-biegunowy z członem neutralnym (3P+N) wyłącznik główny, serwisowy i naprawczy. Zaprojektowany do montażu powierzchniowego w obudowie o stopniu ochrony IP65, zapewnia prąd ciągły Iu = 20 A oraz moc znamionową 5,5 kW w kategorii AC-23A przy napięciu 400 V. Czarne pokrętło obrotowe z pierścieniem blokującym umożliwia bezpieczne odcięcie zasilania i zablokowanie w pozycji 0 (Wył.).

• 3P+N (3 bieguny + neutralny): Umożliwia kompletną izolację obwodu trójfazowego z przewodem N, co jest niezbędne w instalacjach przemysłowych i serwisowych.
• Prąd ciągły Iu = 20 A / moc AC-23A 5,5 kW przy 400 V: Gwarantuje niezawodną pracę przy znacznym obciążeniu, bez ryzyka przegrzania styków – idealny do maszyn i urządzeń o mocy do 5,5 kW.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody, co pozwala na zastosowanie w trudnych warunkach przemysłowych, na zewnątrz lub w strefach wilgotnych.
• Możliwość zablokowania w położeniu 0 (Wył.): Zapewnia bezpieczeństwo podczas konserwacji i serwisu – łącznik można fizycznie zablokować kłódką, uniemożliwiając przypadkowe załączenie.
• Kąt przełączania 90°: Wyraźne położenie 0 i 1 (Wyłącz/Włącz), czytelna informacja o stanie pracy dla operatora.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, a także IEC/EN 60204 (maszyny). Jest sklasyfikowany jako rozłącznik izolacyjny zgodnie z normą IEC/EN 60947-3. Posiada certyfikację CE i jest przeznaczony do pracy w sieciach 50–60 Hz.

Zastosowanie

Łącznik krzywkowy T0-2-8900/I1/SVB-SW został zaprojektowany jako uniwersalny wyłącznik główny, serwisowy, naprawczy oraz wyłącznik funkcji STOP w obwodach sterowania maszyn i urządzeń. Sprawdza się w aplikacjach wymagających bezpiecznego odłączania napięcia i izolacji galwanicznej.

• Wyłącznik główny maszyn: Odcinanie zasilania całego urządzenia przed przeglądami lub naprawami.
• Wyłącznik serwisowy (naprawczy): Lokalne wyłączenie w trakcie konserwacji – blokada w pozycji 0 uniemożliwia ponowne załączenie.
• Rozłącznik izolacyjny: Zgodnie z IEC/EN 60947-3 do bezpiecznej separacji obwodu od źródła napięcia.
• Awaryjne zatrzymanie (funkcja STOP): Szybkie wyłączenie w sytuacji zagrożenia, z możliwością mechanicznego zablokowania.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od sieci. Urządzenie przeznaczone jest do montażu powierzchniowego na ścianie lub w puszce instalacyjnej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 20 A. Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Czy łącznik można zablokować w pozycji wyłączenia? Tak, pokrętło wyposażono w pierścień blokujący umożliwiający założenie kłódki w położeniu 0 (Wył.). Zapewnia to dodatkowe bezpieczeństwo podczas prac serwisowych.
• Jaki jest stopień ochrony IP? Obudowa łącznika posiada stopień ochrony IP65, co oznacza pyłoszczelność oraz odporność na strugi wody. Urządzenie nadaje się do montażu w wilgotnych pomieszczeniach i na zewnątrz.
• Czy ten łącznik nadaje się do rozłączania izolacyjnego? Tak, zgodnie z normą IEC/EN 60947-3 jest dopuszczony do stosowania jako rozłącznik izolacyjny, zapewniając bezpieczną przerwę w obwodzie przy odłączonym napięciu.
