Łącznik krzywkowy 3P, 63A, 37kW, 0-1, pokrętło czerwone, w obudowie, P3-63/I4/SVB/HI11 P/T | 207348 Eaton

Opis i Kluczowe Cechy

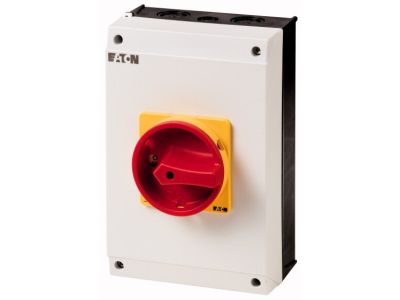

Rozłącznik główny EATON P3-63/I4/SVB/HI11 to wysokiej klasy urządzenie elektroinstalacyjne zaprojektowane do bezpiecznego rozłączania obwodów prądowych pod obciążeniem. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 63A oraz mocą znamionową 37kW przy napięciu 400V, co czyni go idealnym rozwiązaniem dla wymagających aplikacji przemysłowych. Konstrukcja 3-biegunowa (3P) zapewnia pełną izolację faz zasilających. Kluczowym elementem bezpieczeństwa jest czerwone pokrętło z żółtym wieńcem blokującym, które umożliwia zablokowanie łącznika w pozycji wyłączonej (0) za pomocą maksymalnie trzech kłódek, co jest niezbędne podczas prac serwisowych zgodnie z procedurami LOTO (Lockout/Tagout). Napęd ręczny działa bezpośrednio na zestyki, a mechanizm wymuszonego rozwarcia styków gwarantuje niezawodne przerwanie obwodu nawet w przypadku próby zespawania styków.

• Prąd znamionowy ciągły: 63A zapewniający stabilną pracę przy dużych obciążeniach.
• Moc znamionowa: 37kW, pozwalająca na sterowanie silnikami o dużej mocy.
• Stopień ochrony IP65: Pełna pyłoszczelność i ochrona przed strugami wody z dowolnego kierunku.
• Styk pomocniczy HI11: Zintegrowany styk 1NO/1NC do sygnalizacji stanu pracy urządzenia.
• Wytrzymała obudowa natynkowa: Wykonana z wysokiej jakości izolacji, odporna na trudne warunki środowiskowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Zgodność z tą normą gwarantuje, że urządzenie posiada odpowiednie właściwości izolacyjne oraz zdolność do łączenia prądów roboczych i przeciążeniowych. Znamionowe napięcie izolacji wynosi 690V, co potwierdza wysoką wytrzymałość dielektryczną urządzenia i bezpieczeństwo użytkowania w sieciach niskiego napięcia.

Zastosowanie

Łącznik krzywkowy EATON P3-63 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jako rozłącznik główny może być stosowany w szafach sterowniczych, rozdzielnicach IVS oraz jako lokalny wyłącznik bezpieczeństwa przy maszynach produkcyjnych. Dzięki wysokiej klasie szczelności IP65, doskonale sprawdza się w miejscach o podwyższonej wilgotności i zapyleniu, takich jak hale produkcyjne, warsztaty mechaniczne czy obiekty infrastrukturalne. Jest niezastąpiony w układach napędowych, gdzie wymagane jest pewne odłączenie zasilania od silników o mocy do 37kW.

Wskazówki Montażowe

Urządzenie oferuje wszechstronne możliwości instalacyjne, w tym montaż natynkowy w dostarczonej obudowie izolacyjnej, montaż pośredni oraz montaż w systemach rozdzielaczy IVS. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie dokręcenie zacisków śrubowych, aby zminimalizować rezystancję zestyku i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Obudowa posiada przygotowane miejsca na dławnice kablowe, które należy dobrać odpowiednio do przekroju kabli zasilających, aby zachować deklarowany stopień ochrony IP65. Przed uruchomieniem należy sprawdzić poprawność działania mechanizmu blokującego pokrętło.

FAQ

• Czy rozłącznik można zablokować w pozycji ON? Nie, ze względów bezpieczeństwa wieniec blokujący umożliwia założenie kłódek wyłącznie w pozycji OFF (0), co zapobiega przypadkowemu załączeniu napięcia podczas prac konserwacyjnych.
• Jaki jest stopień ochrony obudowy? Urządzenie posiada stopień ochrony IP65 od strony czołowej, co oznacza całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed silnymi strumieniami wody.
• Czy urządzenie posiada styki pomocnicze? Tak, model ten jest wyposażony w blok styków pomocniczych HI11 (1NO + 1NC), co pozwala na zdalne monitorowanie stanu rozłącznika przez systemy PLC lub układy sygnalizacyjne.
