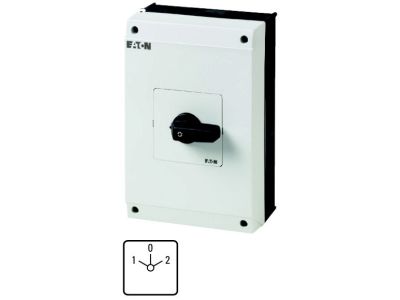

Łącznik krzywkowy 3P, 63A, 22kW, 1-0-2, bez samopowrotu, pokrętło czarne, w obudowie, T5B-3-8212/I4 P/T | 207223 Eaton

Alternatywny kod produktu: T5B-3-8212/I4

Opis i Kluczowe Cechy

Łącznik krzywkowy T5B-3-8212/I4 P/T (symbol 207223) to trójbiegunowy przełącznik obudowany, zaprojektowany do pracy w wymagających warunkach przemysłowych. Dzięki prądowi ciągłemu Iu = 63 A i napięciu 400 V AC zapewnia bezpieczne przełączanie obwodów o dużym obciążeniu. Stopień ochrony IP65 gwarantuje odporność na pył i wilgoć, a czarne pokrętło z tabliczką czołową 1-0-2 oraz kąt przełączania 60° umożliwiają intuicyjną i precyzyjną kontrolę.

• Prąd ciągły Iu = 63 A: umożliwia obsługę obwodów o znacznym poborze mocy bez ryzyka przeciążenia styków.
• Stopień ochrony IP65: pyłoszczelność i ochrona przed strugami wody – idealny do montażu na zewnątrz lub w wilgotnym środowisku.
• Kąt przełączania 60°: wyraźne położenia przełącznika ułatwiają wizualne potwierdzenie stanu pracy.
• Bez samopowrotu: utrzymanie wybranej pozycji (1, 0 lub 2) bez konieczności ciągłego nacisku – wygoda obsługi.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, łatwy montaż i konserwacja.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Ponadto jest zgodny z IEC/EN 60947-3 i może być stosowany jako rozłącznik izolacyjny.

Zastosowanie

Dzięki parametrom 63 A i IP65 łącznik krzywkowy sprawdza się w różnorodnych aplikacjach przemysłowych i instalacyjnych.

• Sterowanie silnikami i odbiornikami w maszynach produkcyjnych.
• Jako rozłącznik izolacyjny do bezpiecznego odłączania obwodu podczas prac serwisowych.
• W automatyce budynkowej do przełączania trybów pracy (np. wentylacja, oświetlenie awaryjne).
• W rozdzielnicach i szafach sterowniczych jako główny przełącznik zasilania.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu powierzchniowego – mocowane za pomocą śrub. Przekrój przewodów należy dobrać do prądu 63 A. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Zaleca się stosowanie odpowiednich osłon i uszczelnień dla zachowania stopnia ochrony IP65.

FAQ

• Czy łącznik jest podświetlany? Nie, model nie posiada podświetlenia. Pozycje są sygnalizowane graficznie na tabliczce czołowej 1-0-2.
• Jaki stopień ochrony? IP65 – pyłoszczelny i chroniony przed strugami wody, odpowiedni do montażu zewnętrznego i w wilgotnym środowisku.
• Czy styk jest samopowrotny? Nie, łącznik nie ma samopowrotu – utrzymuje ustawioną pozycję (1, 0 lub 2) aż do ręcznej zmiany.
