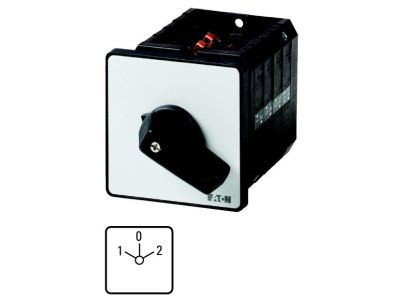

Łącznik krzywkowy 3P, 63A, 22kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, T5B-3-8212/E P/T | 092386 Eaton

Alternatywny kod produktu: T5B-3-8212/E

Opis i Kluczowe Cechy

Łącznik krzywkowy T5B‑3‑8212/E P/T (symbol 092386) to trójbiegunowy przełącznik o prądzie znamionowym 63 A i mocy znamionowej 22 kW, przeznaczony do montażu natablicowego. Wyposażony w czarne pokrętło i trzy pozycje 1‑0‑2, bez samopowrotu – styk pozostaje w ustawionym położeniu. Szerokość modułu nie została podana w danych producenta.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc znamionowa 22 kW: Umożliwia bezpośrednie sterowanie silnikami i urządzeniami o tej mocy (przy odpowiednim napięciu).
• 3‑biegunowy (3P): Pozwala na przełączanie trzech faz w układach trójfazowych, co jest niezbędne w instalacjach przemysłowych.
• 3 pozycje 1‑0‑2: Umożliwia wybór między dwoma stanami załączenia (np. dwa kierunki obrotów) oraz położenie wyłączenia – idealne do przełączania źródeł lub trybów pracy.
• Brak samopowrotu: Styk nie wraca automatycznie do pozycji spoczynkowej, co zapewnia stabilność ustawienia i bezpieczeństwo w aplikacjach wymagających stałego stanu.
• Montaż natablicowy: Łatwe mocowanie od przodu panelu lub obudowy, z wyprowadzonym pokrętłem do obsługi.

Zgodność z Normami

Łącznik krzywkowy został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Przeznaczony do pracy w standardowych warunkach przemysłowych. Dokładne numery norm podane są w karcie katalogowej producenta.

Zastosowanie

Łącznik krzywkowy T5B‑3‑8212/E P/T znajduje zastosowanie w sterowaniu maszyn, rozdzielnicach oraz tablicach sterowniczych, gdzie wymagana jest ręczna zmiana stanu obwodu.

• Sterowanie silnikami elektrycznymi (załączanie/wyłączanie, przełączanie kierunku obrotów w konfiguracji 1‑0‑2).
• Przełączanie źródeł zasilania lub obwodów w instalacjach przemysłowych.
• Jako wyłącznik główny w tablicach rozdzielczych i sterowniczych.
• Do ręcznego sterowania procesami technologicznymi w automatyce budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Łącznik przeznaczony jest do montażu natablicowego – mocowany od przodu panelu za pomocą odpowiednich śrub. Przekrój przewodów należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków według dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony łącznika? W dostarczonych danych nie podano stopnia ochrony – w typowych warunkach wewnętrznych dla aparatury tego typu przyjmuje się IP20. Dokładną wartość należy zweryfikować w karcie katalogowej producenta.
• Czy łącznik ma podświetlenie? Nie, łącznik nie posiada podświetlenia – pokrętło jest czarne i nie zawiera elementów LED.
• Jaki jest tryb pracy styków? Łącznik jest bez samopowrotu – po przełączeniu styk pozostaje w ustawionej pozycji aż do ręcznej zmiany.
