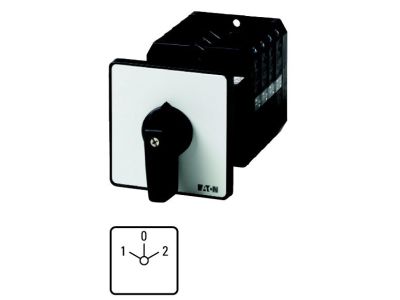

Łącznik krzywkowy 3P, 63A, 22kW, 1-0-2, bez samopowrotu, pokrętło czarne, do instalowania rozłącznego, T5B-3-8401/Z P/T | 092293 Eaton

Alternatywny kod produktu: T5B-3-8401/Z

Opis i Kluczowe Cechy

Łącznik krzywkowy T5B-3-8401/Z (nr katalogowy 092293) to trójbiegunowy przełącznik nawrotny z czarnym pokrętłem i tabliczką czołową 1-0-2. Przeznaczony do rozłączania i przełączania obwodów, oferuje prąd ciągły Iu = 63 A oraz moc łączeniową 22 kW (w oznaczeniu) – w kategorii AC-23A przy 400 V osiąga 30 kW. Wyposażony w 5 styków, kąt przełączania 60°, pracuje w trybie bez samopowrotu z wyraźną pozycją 0 (wyłączenie). Stopień ochrony przodu IP65 umożliwia bezpieczną pracę w środowiskach narażonych na wilgoć i pył.

• Prąd ciągły Iu = 63 A: Gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Moc łączeniowa AC-23A 30 kW (przy 400 V): Umożliwia bezpośrednie przełączanie silników o dużej mocy w warunkach przemysłowych.
• Funkcja rozłącznika izolacyjnego zgodnie z IEC/EN 60947-3: Zapewnia bezpieczne odcięcie zasilania przy konserwacji i serwisie.
• Stopień ochrony IP65 (przód): Chroni wnętrze przed wnikaniem wilgoci i pyłu, co zwiększa trwałość w trudnych warunkach.
• 5 styków i pozycje 1-0-2 bez samopowrotu: Umożliwiają precyzyjne sterowanie kierunkiem obrotów silnika (np. lewo – stop – prawo) z bezpiecznym blokowaniem pozycji.

Zgodność z Normami

Łącznik krzywkowy T5B-3-8401/Z spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest certyfikowany jako rozłącznik izolacyjny zgodnie z IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Dzięki trzem biegunom i wysokiej mocy łączeniowej, łącznik krzywkowy sprawdzi się w sterowaniu silnikami oraz w rozłączaniu obwodów w rozdzielnicach i maszynach.

• Przełączanie kierunku obrotów silników trójfazowych (lewo / stop / prawo) w pompach, wentylatorach, przenośnikach.
• Rozłączanie izolacyjne obwodów podczas prac serwisowych – zgodnie z normą IEC/EN 60947-3.
• Sterowanie odbiornikami w automatyce budynkowej i przemysłowej, gdzie wymagane jest bezpieczne odcięcie zasilania.
• Aplikacje w maszynach i urządzeniach wymagających kompaktowego, wytrzymałego przełącznika obrotowego z pozycją wyłączenia.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Urządzenie montuje się na panelu tylnym (wycięcie montażowe) – dla uzyskania stopnia ochrony IP65 wymagana jest prawidłowa uszczelka. Przekrój przewodów należy dobrać do prądu 63 A. Dokręcaj zaciski zgodnie z dokumentacją producenta – nadmierna siła może uszkodzić styki, zbyt mała powoduje przegrzewanie.

FAQ

• Czy łącznik krzywkowy podświetla się? Nie – w dostarczonej konfiguracji pokrętło jest czarne, bez elementu podświetlającego. Do sygnalizacji stanu należy zastosować oddzielną lampkę kontrolną.
• Jaki jest stopień ochrony całego urządzenia? Producent podaje stopień ochrony IP65 wyłącznie dla części czołowej (przodu). Tylna część oraz zaciski wymagają montażu w rozdzielnicy zapewniającej odpowiednią osłonę.
• Jak działa tryb pracy bez samopowrotu? Po przekręceniu pokrętła w pozycję 1 lub 2 pozostaje ono w danej pozycji do momentu ręcznego przestawienia – brak sprężyny powrotnej. To ważne przy sterowaniu nawrotnym silników, gdzie pożądana jest stała praca w wybranym kierunku.
