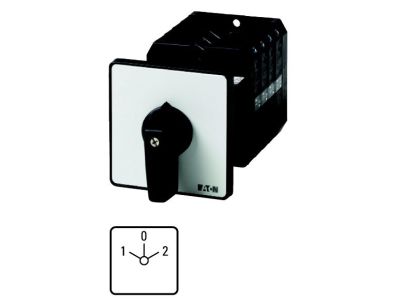

Łącznik krzywkowy 3P, 63A, 22kW, 1-0-2, bez samopowrotu, pokrętło czarne, do instalowania rozłącznego, T5B-3-8212/Z P/T | 092383 Eaton

Alternatywny kod produktu: T5B-3-8212/Z

Opis i Kluczowe Cechy

Łącznik krzywkowy T5B-3-8212/Z (nr kat. 092383) to trójbiegunowy przełącznik o prądzie znamionowym 63 A i mocy 22 kW, przeznaczony do instalowania rozłącznego. Układ styków 1-0-2 umożliwia przełączanie między dwoma obwodami z pozycją wyłączenia pośrodku. Wersja bez samopowrotu (zatrzaskowa) zapewnia stabilne utrzymanie wybranej pozycji bez konieczności ciągłego trzymania pokrętła.

• Prąd znamionowy 63 A: Gwarantuje niezawodną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc znamionowa 22 kW: Przystosowany do przełączania silników trójfazowych oraz innych odbiorników o znacznej mocy.
• Układ styków 1-0-2: Trzy pozycje (1 – załączony, 0 – wyłączony, 2 – załączony alternatywny) umożliwiają przełączanie między dwoma źródłami lub trybami pracy.
• Wersja bez samopowrotu (zatrzaskowa): Pokrętło pozostaje w ustawionej pozycji, co jest przydatne w aplikacjach wymagających stałego przełączenia.
• Konstrukcja do instalowania rozłącznego: Montaż na płycie z wyprowadzeniem napędu przez sprzęgło – idealny do zastosowań w rozdzielnicach przemysłowych.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Łącznik krzywkowy T5B-3-8212/Z znajduje szerokie zastosowanie w przemyśle i automatyce budynkowej, szczególnie tam, gdzie wymagane jest niezawodne przełączanie obwodów trójfazowych.

• Przełączanie trójfazowych silników indukcyjnych (np. wentylatorów, pomp, sprężarek) z możliwością wyboru kierunku obrotów lub dwóch prędkości.
• Odłączanie lub przełączanie obwodów zasilania (np. podstawowe/awaryjne źródło) w instalacjach przemysłowych.
• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) w trybie 1-0-2.
• Wykorzystanie jako główny wyłącznik w maszynach i urządzeniach technologicznych.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu za tablicą (instalowanie rozłączne) z wyprowadzeniem napędu przez sprzęgło na pokrętło. Należy stosować przewody o przekroju dobranym do obciążenia 63 A oraz moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność okablowania i działanie mechanizmu.

FAQ

• Czy łącznik krzywkowy ma funkcję samopowrotu? Nie, model T5B-3-8212/Z jest wersją bez samopowrotu (zatrzaskową). Pokrętło trwale utrzymuje wybraną pozycję – 1, 0 lub 2 – do momentu ręcznej zmiany.
• Jaki jest stopień ochrony IP tego łącznika? W dostarczonych danych technicznych nie podano stopnia ochrony. Dla samego łącznika krzywkowego w zabudowie rozdzielnicy typowy jest IP20; ostateczny stopień ochrony całego urządzenia zależy od szczelności obudowy, w której jest montowany.
• Jaką moc silnika mogę przełączać tym łącznikiem? Łącznik krzywkowy o prądzie 63 A i mocy 22 kW jest przystosowany do przełączania trójfazowych silników indukcyjnych o mocy do 22 kW (przy założeniu odpowiedniego napięcia i kategorii obciążenia). Zawsze należy uwzględniać charakterystykę rozruchową silnika i warunki pracy.
