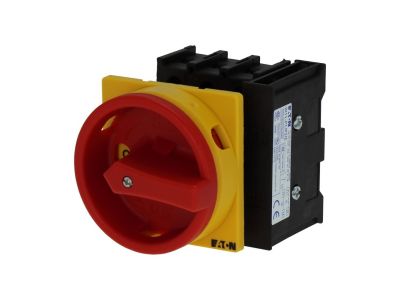

Łącznik krzywkowy 3P, 40A, 0-1, pokrętło czerwone, natablicowy, P1-40/EA/SVB/HI11 | 199895 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON P1-40/EA/SVB/HI11 to wysokiej klasy wyłącznik główny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych i elektroinstalacyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym (Iu) wynoszącym 40 A, co pozwala na bezpieczne i stabilne zarządzanie zasilaniem w obwodach o znacznym obciążeniu. Konstrukcja oparta na trzech biegunach (3P) zapewnia pełną izolację faz w systemach trójfazowych. Kluczowym elementem bezpieczeństwa jest zintegrowana funkcja wyłączania awaryjnego, sygnalizowana przez jaskrawoczerwony uchwyt obrotowy oraz kontrastujący żółty pierścień blokujący. Urządzenie oferuje stopień ochrony IP65 od strony czołowej, co gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, umożliwiając pracę w trudnych warunkach środowiskowych.

• Wysoka obciążalność: Prąd znamionowy 40 A dedykowany do zasilania maszyn i urządzeń o dużej mocy.
• Bezpieczeństwo: Możliwość zablokowania pokrętła w pozycji 0 (wyłączone) za pomocą kłódek, co zapobiega przypadkowemu załączeniu podczas prac serwisowych (LOTO).
• Wyraźna sygnalizacja: Czerwono-żółta kolorystyka jednoznacznie wskazuje na funkcję bezpieczeństwa i wyłącznika awaryjnego.
• Trwałość: Solidna konstrukcja mechaniczna serii P1 gwarantuje długą żywotność nawet przy częstym przełączaniu pod obciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Łącznik spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu inżynierowie mają pewność, że urządzenie zapewnia skuteczną przerwę izolacyjną i jest przystosowane do pracy w kategoriach użytkowania AC-23A oraz AC-3, typowych dla sterowania silnikami i innymi obciążeniami indukcyjnymi. Stopień ochrony IP65 jest zgodny z normą PN-EN 60529, co pozwala na montaż w miejscach narażonych na wilgoć i zapylenie.

Zastosowanie

Łącznik P1-40/EA/SVB/HI11 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemyśle. Jest idealnym rozwiązaniem jako:

• Wyłącznik główny: W szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Wyłącznik bezpieczeństwa: Montowany bezpośrednio przy maszynach (np. obrabiarkach, wentylatorach, pompach) w celu szybkiego odcięcia zasilania w sytuacjach zagrożenia.
• Rozłącznik serwisowy: Umożliwiający bezpieczne odizolowanie fragmentu instalacji na czas konserwacji.
• Montaż podtynkowy/natablicowy: Dzięki konstrukcji przystosowanej do montażu w płycie czołowej, doskonale integruje się z elewacjami szaf sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Łącznik przeznaczony jest do montażu podtynkowego (natablicowego) w otworze o standardowej średnicy. Należy zwrócić szczególną uwagę na odpowiednie dokręcenie zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 40 A. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Stopień ochrony IP65 jest zachowany pod warunkiem prawidłowego osadzenia uszczelki pod płytką czołową. Przed uruchomieniem należy sprawdzić płynność działania mechanizmu blokującego oraz poprawność działania styków pomocniczych HI11 (jeśli są wykorzystywane w obwodzie sterowania).

FAQ

• Czy wyłącznik można zablokować kłódką? Tak, urządzenie posiada funkcję blokowania w pozycji 0, co jest kluczowe dla procedur bezpieczeństwa pracy.
• Jaki jest stopień ochrony tego łącznika? Od strony czołowej łącznik posiada stopień ochrony IP65, co czyni go odpornym na pył i wodę.
• Czy produkt nadaje się do sterowania silnikami? Tak, seria P1 o prądzie 40 A jest przystosowana do łączenia obciążeń silnikowych zgodnie z odpowiednimi kategoriami użytkowania.
• Co oznacza oznaczenie kolorystyczne czerwony/żółty? Jest to standardowe oznaczenie dla wyłączników pełniących funkcję zatrzymania awaryjnego (Emergency Stop).
