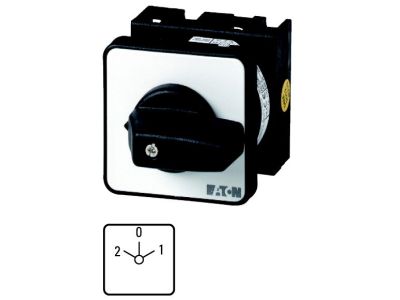

Łącznik krzywkowy 3P, 20A, 6,5kW, 2-0-1, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-3-15391/EZ P/T | 031738 Eaton

Alternatywny kod produktu: T0-3-15391/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy z serii T/P (symbol 031738) to 3-biegunowy przełącznik o prądzie znamionowym 20 A i mocy 65 kW, przeznaczony do wbudowania w otwór o średnicy 223 mm. Jego konstrukcja z czarnym pokrętłem i stykami bez samopowrotu (pozycje 2-0-1) zapewnia stabilne przełączanie bez konieczności trzymania elementu sterującego, co zwiększa komfort obsługi w aplikacjach przemysłowych.

• 3-biegunowy (3P): Umożliwia przełączanie trzech obwodów jednocześnie, idealne do sterowania silnikami trójfazowymi i innymi odbiornikami wymagającymi symetrycznego załączania.
• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc 65 kW: Pozwala na zastosowanie w układach o dużej mocy, np. do bezpośredniego przełączania silników lub grzałek.
• Pozycje 2-0-1 z blokadą bez samopowrotu: Styk pozostaje w zadanej pozycji po przełączeniu, co eliminuje ryzyko przypadkowej zmiany stanu i zapewnia stabilną konfigurację.
• Montaż w otworze 223 mm: Umożliwia eleganckie wbudowanie w panel sterowniczy lub tablicę rozdzielczą, oszczędzając miejsce i ułatwiając integrację z istniejącą infrastrukturą.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN, co potwierdza oznakowanie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymogami dyrektyw unijnych. Należy pamiętać, że dokładne numery norm nie zostały podane w dokumentacji – w celu uzyskania szczegółowych informacji o certyfikatach zalecamy kontakt z producentem.

Zastosowanie

Łącznik krzywkowy 031738 sprawdza się w aplikacjach wymagających ręcznego przełączania obwodów o podwyższonej mocy. Dzięki trzem biegunom i pozycjom 2-0-1 znajduje zastosowanie w:

• Sterowaniu silnikami trójfazowymi – załączanie, wyłączanie i przełączanie kierunku obrotów.
• Przełączaniu obwodów grzewczych lub oświetleniowych dużej mocy.
• Jako rozłącznik w układach automatyki przemysłowej do odcinania zasilania maszyn.
• W pulpitach sterowniczych i tablicach rozdzielczych, gdzie wymagane jest kompaktowe wbudowanie.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 223 mm – należy upewnić się, że panel ma odpowiednią wytrzymałość mechaniczną. Przewody podłączyć do zacisków zgodnie ze schematem, dobierając przekrój do prądu 20 A (zalecany min. 2,5 mm² dla Cu). Moment dokręcania śrub zaciskowych – stosować się do danych producenta (jeśli brak – dokręcać z wyczuciem, nie przekraczać 1,2 Nm). Po montażu sprawdzić poprawność działania poprzez przełączenie w każdej pozycji przy odłączonym napięciu.

FAQ

• Czy łącznik posiada podświetlenie? W dokumentacji nie podano informacji o podświetleniu. Stan pracy należy odczytywać z położenia pokrętła – model ten nie jest wyposażony w diodę sygnalizacyjną.
• Jaki jest stopień ochrony IP? Producent nie deklaruje konkretnego stopnia IP dla tego modelu. Standardowo w branży łączniki krzywkowe do wbudowania mają IP20, jednak w środowisku wilgotnym lub zapylonym zaleca się zastosowanie dodatkowej obudowy ochronnej.
• Czy łącznik jest z samopowrotem czy bez? Model 031738 wyposażony jest w styki bez samopowrotu (oznaczenie b/samop). Oznacza to, że po ręcznym ustawieniu pokrętła w pozycji 2, 0 lub 1 pozostaje ono w tej pozycji do czasu ponownego ręcznego przełączenia.
