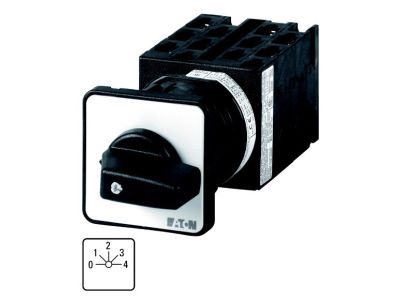

Łącznik krzywkowy 3P, 20A, 6,5kW, 1-4, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-6-8282/EZ P/T | 064955 Eaton

Alternatywny kod produktu: T0-6-8282/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy 3P o symbolu 064955 (model T0-6-8282/EZ P/T) przeznaczony jest do przełączania obwodów trójfazowych. Prąd znamionowy 20 A i moc 6,5 kW gwarantują bezpieczną pracę przy sterowaniu silnikami oraz odbiornikami o znacznym obciążeniu. Łącznik oferuje 4 pozycje przełączania (1–4), pracę bez samopowrotu (zatrzaskowy) i czarne pokrętło. Montowany jest w otworze o średnicy 22,3 mm, co ułatwia zabudowę w panelach i tablicach sterowniczych.

• Prąd znamionowy 20 A: zapewnia bezpieczne przełączanie obwodów o dużym obciążeniu bez ryzyka przegrzania styków.
• Moc 6,5 kW: umożliwia sterowanie silnikami, grzejnikami i innymi odbiornikami o wysokim poborze mocy.
• Konfiguracja 3P (trzy bieguny): pozwala na przełączanie obwodów trójfazowych, idealna do zastosowań przemysłowych.
• 4 pozycje przełączania (1–4): dają elastyczność w wyborze różnych kombinacji połączeń i programów pracy.
• Brak samopowrotu (zatrzaskowy): łącznik pozostaje w ustawionej pozycji, co jest wymagane tam, gdzie stan załączenia musi być utrzymany bez ciągłego nacisku.
• Montaż w otworze 22,3 mm: pasuje do standardowych paneli i obudów, ułatwia instalację.

Zgodność z Normami

Łącznik krzywkowy został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw europejskich. Produkt przeznaczony do pracy w typowych warunkach przemysłowych i instalacyjnych.

Zastosowanie

Łącznik krzywkowy sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów trójfazowych w trybie zatrzaskowym. Dzięki 4 pozycjom może realizować różne schematy pracy.

• Sterowanie silnikami elektrycznymi w maszynach i urządzeniach przemysłowych.
• Przełączanie odbiorników grzejnych lub oświetleniowych w obwodach trójfazowych.
• Jako rozłącznik izolacyjny w szafach sterowniczych i rozdzielnicach (zgodnie z przeznaczeniem dla łączników krzywkowych P).
• Automatyka budynkowa i sterowanie w systemach HVAC.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm (mocowanie za tablicą). Dokręć element mocujący zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz warunków instalacji.

FAQ

• Czy łącznik jest podświetlany? Nie, w danych produktu nie przewidziano podświetlenia. Łącznik wyposażony jest w czarne pokrętło bez elementu LED.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnej wartości IP w karcie katalogowej. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20, jednak w przypadku pracy w trudnych warunkach zalecamy dodatkową obudowę.
• Czy łącznik sam wraca do pozycji wyjściowej po zwolnieniu pokrętła? Nie, jest to łącznik bez samopowrotu (zatrzaskowy). Po ustawieniu pokrętła w danej pozycji pozostaje on w niej do momentu ręcznej zmiany.
