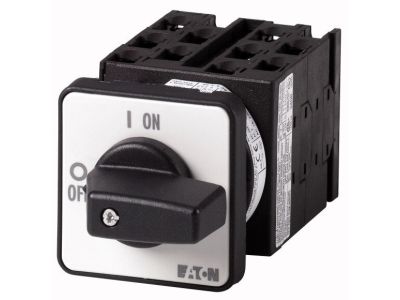

Łącznik krzywkowy 3P, 20A, 6,5kW, 1-3, bez samopowrotu, pokrętło czarne, natablicowy, T0-5-8270/E P/T | 091059 Eaton

Alternatywny kod produktu: T0-5-8270/E

Opis i Kluczowe Cechy

Łącznik krzywkowy 3P, symbol katalogowy 091059, przeznaczony do montażu natablicowego. Urządzenie oferuje prąd znamionowy 20 A oraz moc przełączania 6,5 kW, co czyni je odpowiednim do sterowania trójfazowymi odbiornikami o znacznym obciążeniu. Wyposażony w czarne pokrętło bez funkcji samopowrotu, zapewnia trwałe utrzymanie wybranej pozycji.

• 3 bieguny (3P): Umożliwia jednoczesne przełączanie trzech faz, niezbędne w obwodach trójfazowych i silnikach elektrycznych.
• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę przy obciążeniu do 20 A bez ryzyka przegrzania styków.
• Moc przełączania 6,5 kW: Pozwala na sterowanie urządzeniami o wysokim zapotrzebowaniu na energię, np. silnikami czy grzałkami przemysłowymi.
• Montaż natablicowy: Ułatwia instalację bezpośrednio na płycie czołowej rozdzielnicy lub panelu sterowniczego.
• Pokrętło czarne, bez samopowrotu: Po ustawieniu pozostaje w wybranej pozycji, co zwiększa bezpieczeństwo i czytelność obsługi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami dla łączników krzywkowych i posiada certyfikat CE. Dokładne numery norm nie są podane w dostępnych danych producenta – zaleca się sprawdzenie szczegółów w dokumentacji technicznej.

Zastosowanie

Łącznik krzywkowy 3P 20A znajduje zastosowanie w instalacjach przemysłowych i automatyce budynkowej, gdzie wymagane jest ręczne przełączanie obwodów trójfazowych.

• Sterowanie trójfazowymi silnikami elektrycznymi o mocy do 6,5 kW.
• Przełączanie obwodów grzewczych i oświetleniowych w szafach sterowniczych.
• Rola rozłącznika głównego w panelach natablicowych.
• Ręczna zmiana trybów pracy w maszynach i urządzeniach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Łącznik przeznaczony jest do montażu natablicowego – mocowany bezpośrednio do płyty czołowej przy użyciu dostarczonych elementów. Przekrój przewodów należy dobrać do prądu znamionowego 20 A, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy ten łącznik ma funkcję samopowrotu? Nie, model oznaczony jako b/samop (bez samopowrotu) – po przekręceniu pokrętła pozostaje ono w wybranej pozycji do czasu ręcznej zmiany.
• Jaki stopień ochrony IP ma ten łącznik? Stopień ochrony nie został podany w danych producenta. W typowej pracy w suchych pomieszczeniach wewnątrz rozdzielnicy przyjmuje się IP20, jednak dla pewności należy sprawdzić kartę katalogową.
• Czy można go używać do przełączania obwodów jednofazowych? Tak, łącznik 3P może być stosowany do przełączania pojedynczego obwodu jednofazowego – niewykorzystane bieguny pozostawia się niepodłączone.
