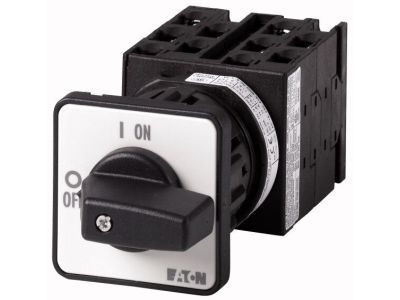

Łącznik krzywkowy 3P, 20A, 6,5kW, 1-3, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-5-8270/EZ P/T | 093432 Eaton

Alternatywny kod produktu: T0-5-8270/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy 3-biegunowy (symbol 093432) o prądzie znamionowym 20 A i maksymalnej mocy łączeniowej 6,5 kW. Posiada 3 pozycje przełączania (1–3) i konstrukcję bez samopowrotu – ustawiona pozycja pozostaje aktywna do ręcznej zmiany. Przeznaczony do wbudowania w otwór o średnicy 22,3 mm, co ułatwia montaż w panelach sterowniczych i szafach rozdzielczych.

• Prąd znamionowy 20 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc łączeniowa 6,5 kW: umożliwia sterowanie silnikami i innymi odbiornikami o mocy do 6,5 kW.
• 3 bieguny (3P): pozwalają na przełączanie trzech faz lub oddzielnych obwodów w jednym urządzeniu.
• Brak samopowrotu: łącznik utrzymuje wybraną pozycję, co jest przydatne w trybach pracy wymagających stałego ustawienia.
• Montaż w otworze 22,3 mm: uproszczona instalacja w standardowych panelach sterowniczych i tablicach.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Łącznik krzywkowy znajduje wszechstronne zastosowanie w sterowaniu maszynami, rozdzielnicach i szafach sterowniczych. Dzięki trzem biegunom i możliwości przełączania w 3 pozycjach sprawdza się zarówno jako przełącznik trybów pracy, jak i rozłącznik obwodów.

• Sterowanie silnikami i odbiornikami o mocy do 6,5 kW – przełączanie kierunku obrotów, załączanie/wyłączanie.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w automatyce przemysłowej.
• Sygnalizacja stanu i zmiana konfiguracji w maszynach produkcyjnych oraz liniach technologicznych.
• Zastosowanie w rozdzielniach niskiego napięcia jako łącznik główny lub odcinający.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm (w panelu lub tablicy). Dokręcaj zaciski momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego 20 A i warunków instalacji. Po montażu sprawdź poprawność działania we wszystkich pozycjach.

FAQ

• Jaka jest średnica otworu montażowego? Otwór montażowy ma średnicę 22,3 mm – łącznik przeznaczony jest do wbudowania w panel o takim wycięciu.
• Czy łącznik ma funkcję samopowrotu? Nie, jest to model bez samopowrotu (b/samop) – wybrana pozycja pozostaje aktywna do ręcznej zmiany.
• Jaka jest maksymalna moc łączeniowa? Maksymalna moc łączeniowa wynosi 6,5 kW (przy prądzie 20 A i napięciu roboczym odpowiednim dla danego obwodu).
