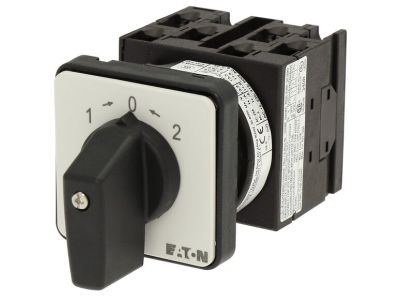

Łącznik krzywkowy 3P, 20A, 6,5kW, 1>0<2, z samopowrotem, pokrętło czarne, natablicowy, T0-3-8216/E P/T | 024609 Eaton

Alternatywny kod produktu: T0-3-8216/E

Opis i Kluczowe Cechy

Łącznik krzywkowy serii T symbol T0-3-8216/E (nr katalogowy 024609) to przełącznik 3-biegunowy o prądzie znamionowym 20 A i mocy 6,5 kW. Konfiguracja styków 1>02 z funkcją samopowrotu do pozycji „0” zapewnia bezpieczne, samoczynne wyłączenie po ustaniu nacisku. Model w wersji natablicowej z czarnym pokrętłem umożliwia łatwy montaż na płycie czołowej. Modułowa budowa i sprawdzona konstrukcja krzywkowa gwarantują niezawodność w aplikacjach przełączających.

• Prąd znamionowy 20 A / moc 6,5 kW: Odpowiedni do obwodów o znacznym obciążeniu – pozwala bezpiecznie załączać i wyłączać odbiorniki bez ryzyka przeciążenia styków.
• 3 bieguny (3P): Umożliwia przełączanie trzech faz jednocześnie, co jest niezbędne w sterowaniu maszynami trójfazowymi.
• Funkcja 1>02 z samopowrotem: Po zwolnieniu pokrętła łącznik wraca do pozycji wyłączenia (0) – zwiększa bezpieczeństwo operatora i urządzenia.
• Montaż natablicowy: Prosty i szybki montaż na płycie czołowej (mocowanie od przodu) – idealne rozwiązanie do paneli operatorskich i szaf sterowniczych.
• Kompaktowa konstrukcja krzywkowa: System modułowy serii T zapewnia elastyczność konfiguracji i niezawodność przełączania przy prądach roboczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (CE) oraz standardów DIN w zakresie łączników krzywkowych. Przy montażu i użytkowaniu należy przestrzegać ogólnych zasad bezpieczeństwa oraz zaleceń producenta dotyczących obciążeń i środowiska pracy.

Zastosowanie

Łącznik krzywkowy T0-3-8216/E znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne przełączanie obwodów z automatycznym powrotem do położenia bezpiecznego. Sprawdza się w przemyśle, instalacjach maszynowych i rozdzielnicach.

• Sterowanie i zabezpieczanie maszyn przemysłowych – załączanie/wyłączanie z samoczynnym powrotem do pozycji wyłączenia po zdjęciu ręki.
• Przełączanie obwodów trójfazowych w szafach sterowniczych i panelach operatorskich (montaż natablicowy).
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – funkcja samopowrotu generuje krótki impuls.
• Aplikacje wymagające jednoznacznego przełączania dwóch kierunków obwodów (np. zmiana biegunów silników lub przełączanie źródeł zasilania).

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i doświadczenie w pracach elektroinstalacyjnych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu natablicowego – mocowanie za pomocą pierścienia/obejmy na płycie czołowej (szczegóły w dokumentacji producenta). Przekrój przewodów dobierz zgodnie z prądem znamionowym 20 A oraz warunkami instalacyjnymi. Nie przekraczaj dopuszczalnego momentu dokręcania zacisków – dane znajdują się w karcie katalogowej łącznika.

FAQ

• Czy łącznik ma podświetlenie LED w pokrętle? W tym modelu (T0-3-8216/E) nie przewidziano podświetlenia. Pokrętło jest czarne, bez elementów świetlnych.
• Jaki jest stopień ochrony łącznika? Stopień ochrony nie został podany w dokumentacji. W typowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się IP20 dla części przedniej – należy chronić przed wilgocią i pyłem.
• Jak działa funkcja samopowrotu w tym przełączniku? Po ręcznym obróceniu pokrętła do pozycji 1 lub 2, po jego zwolnieniu sprężyna automatycznie przywraca pokrętło i styki do neutralnej pozycji 0 (wyłączenie). Zapewnia to bezpieczeństwo – łącznik nie pozostaje w stanie załączenia bez nadzoru.
