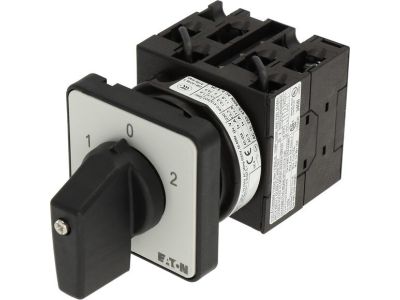

Łącznik krzywkowy 3P, 20A, 6,5kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, T0-3-8401/E P/T | 091047 Eaton

Alternatywny kod produktu: T0-3-8401/E

Opis i Kluczowe Cechy

Łącznik krzywkowy oznaczony symbolem 091047, model T0-3-8401/E P/T, to trójbiegunowe urządzenie przeznaczone do pracy w obwodach prądu przemiennego. Zaprojektowany z myślą o montażu natablicowym, zapewnia wygodne sterowanie w pozycjach 1-0-2 (załączony – wyłączony – załączony drugi tor). Prąd znamionowy 20 A oraz moc przyłączeniowa 6,5 kW gwarantują bezpieczne przełączanie odbiorników o znacznym obciążeniu bez ryzyka przeciążenia styków. Mechanizm bez samoczynnego powrotu utrzymuje wybraną pozycję, co jest szczególnie przydatne w aplikacjach wymagających stałego załączenia.

• Prąd znamionowy 20 A: Umożliwia pracę w obwodach o podwyższonym obciążeniu, minimalizując ryzyko przegrzania i wydłużając żywotność łącznika.
• Moc przyłączeniowa 6,5 kW: Zapewnia odpowiedni zapas mocy do sterowania silnikami, grzałkami i innymi urządzeniami przemysłowymi.
• 3 bieguny (3P): Umożliwia jednoczesne przełączanie trzech faz, co jest kluczowe w układach trójfazowych i pozwala na oszczędność miejsca w rozdzielnicy.
• Pozycje 1-0-2 bez samopowrotu: Utrzymuje wybraną pozycję (np. załączenie stałe), dzięki czemu idealnie nadaje się do pracy jako przełącznik trybu pracy lub rozłącznik.
• Montaż natablicowy, czarne pokrętło: Łatwy i pewny montaż bezpośrednio na płycie czołowej, ergonomiczna gałka zapewnia czytelną i wygodną obsługę.

Zgodność z Normami

Łącznik krzywkowy został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W danych producenta nie wskazano konkretnych numerów norm – urządzenie przeznaczone jest do stosowania w instalacjach przemysłowych i budynkowych zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Dzięki konstrukcji 3P oraz wytrzymałości na prąd 20 A, łącznik krzywkowy znajduje szerokie zastosowanie w sterowaniu i przełączaniu obwodów silnoprądowych. Może być wykorzystywany zarówno w przemyśle, jak i w instalacjach budynkowych.

• Przełączanie źródła zasilania (np. sieć – agregat) w rozdzielnicach głównych i podrozdzielniach.
• Załączanie i wyłączanie trójfazowych odbiorników, takich jak silniki elektryczne, pompy, wentylatory.
• Praca jako rozłącznik bezpieczeństwa w maszynach i urządzeniach technologicznych – stałe ustawienie pozycji 1 lub 2.
• Sterowanie sekcjami grzewczymi lub oświetleniem przemysłowym w trybie trójfazowym.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu natablicowego – wymaga wycięcia otworu montażowego w płycie czołowej zgodnie z wytycznymi producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz warunków instalacji. Zaciski dokręcaj momentem zgodnym z dokumentacją techniczną (brak danych w źródle – stosuj standardową wartość w zakresie 1,2–1,5 Nm dla typowych zacisków śrubowych). Po montażu przeprowadź próbę działania we wszystkich pozycjach.

FAQ

• Czy łącznik ma podświetlenie? Nie, w dostarczonych danych nie ma informacji o podświetleniu. Łącznik wyposażony jest w czarne pokrętło służące do ręcznego przełączania pozycji.
• Jaki jest stopień ochrony? Producent nie podaje stopnia ochrony IP. Ze względu na montaż natablicowy (w otworze płyty) typowa ochrona po stronie czołowej to IP40, jednak przed montażem należy sprawdzić dokumentację dla konkretnej rozdzielnicy.
• Czy to łącznik z samopowrotem? Nie, opisany model to wersja bez samoczynnego powrotu (b/samop). Po ustawieniu pokrętła w pozycji 1 lub 2 pozostaje ono w tym położeniu do ręcznej zmiany.
