Łącznik krzywkowy 3P, 20A 6,5kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, T0-3-8212/E P/T | 029353 Eaton

Alternatywny kod produktu: T0-3-8212/E

Opis i Kluczowe Cechy

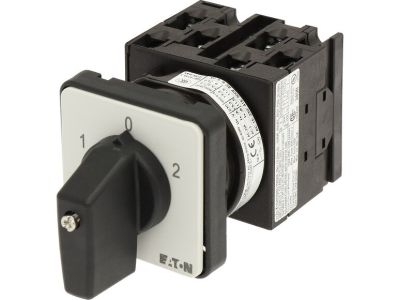

Łącznik krzywkowy serii T/P o symbolu 029353 to trójbiegunowy (3P) przełącznik o prądzie znamionowym 20 A i mocy 6,5 kW. Zaprojektowany do montażu natablicowego, z czarnym pokrętłem, umożliwia przełączanie w trzech pozycjach: 1-0-2, bez samopowrotu (b/samop). Konstrukcja modułowa zapewnia elastyczność konfiguracji, a parametry elektryczne pozwalają na zastosowanie w obwodach o znacznym obciążeniu przy jednoczesnym zachowaniu niezawodności przełączania.

• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę w obwodach o podwyższonym obciążeniu, minimalizując ryzyko przegrzania styków przy długotrwałym użytkowaniu.
• Moc 6,5 kW: Umożliwia przełączanie odbiorników o dużej mocy, takich jak silniki, grzejniki czy układy zasilania, bez przeciążania zestyków.
• Trójbiegunowa konstrukcja 3P: Zapewnia jednoczesne przełączanie wszystkich trzech faz, co jest wymagane w obwodach trójfazowych (np. 400 V) dla zachowania poprawności pracy i bezpieczeństwa.
• Pozycje przełącznika 1-0-2: Pozwalają na wybór dwóch różnych stanów załączenia (obwód 1 lub obwód 2) oraz pozycję wyłączenia, co daje elastyczność sterowania (np. zmiana kierunku obrotów, przełączanie źródeł zasilania).
• Brak samopowrotu (b/samop): Łącznik pozostaje w wybranej pozycji do momentu ręcznego przełączenia, co zapobiega przypadkowym zmianom trybu pracy w instalacjach wymagających stałego ustawienia.
• Montaż natablicowy z czarnym pokrętłem: Ułatwia szybki dostęp i czytelną identyfikację stanu łącznika na panelu sterowniczym, bez konieczności demontażu tylnej części rozdzielnicy.

Zgodność z Normami

Łącznik krzywkowy 029353 został wyprodukowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i spełnia standardy jakościowe odpowiadające normom zharmonizowanym (oznakowanie CE). Producent potwierdza zgodność z ogólnie przyjętymi wymaganiami dla aparatury łączeniowej niskiego napięcia. Dokładne normy (np. IEC/EN) nie zostały przez producenta wyszczególnione dla tego modelu – zaleca się weryfikację w obowiązującej dokumentacji technicznej.

Zastosowanie

Łącznik krzywkowy serii T/P znajduje zastosowanie w przemyśle, instalacjach maszynowych oraz w systemach sterowania, gdzie wymagane jest manualne przełączanie obwodów trójfazowych z wyraźnym wyborem trybu pracy. Sprawdza się zarówno w prostych układach załącz/wyłącz, jak i w bardziej złożonych przełącznikach programów.

• Sterowanie silnikami elektrycznymi (np. zmiana kierunku obrotów, przełączanie gwiazda/trójkąt) w maszynach przemysłowych.
• Przełączanie obwodów zasilania odbiorników trójfazowych o mocy do 6,5 kW, takich jak piece, klimatyzatory, pompy.
• Zastosowanie w rozdzielnicach natablicowych jako główny wyłącznik lub przełącznik trybów pracy (np. praca / postój / praca awaryjna).
• Sterowanie odbiornikami w automatyce budynkowej i instalacjach tymczasowych, gdzie wymagany jest ręczny wybór obwodu bez samopowrotu.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja i dozór urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przystosowane do montażu natablicowego – mocowane od przodu panelu (wycięcie o średnicy zgodnej z wymiarami łącznika). Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobieraj do prądu znamionowego (20 A) oraz warunków środowiskowych. W przypadku montażu w rozdzielnicy ogólnej typowy stopień ochrony obudowy powinien wynosić co najmniej IP40 – dla samego łącznika producent nie deklaruje konkretnego IP, dlatego zaleca się umieszczenie go w suchym pomieszczeniu.

FAQ

• Czy łącznik krzywkowy 029353 jest podświetlany? Nie, model nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu (pozycja załączona/wyłączona) można zastosować oddzielną lampkę sygnalizacyjną montowaną równolegle do obwodu.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnego stopnia ochrony dla samego elementu. Przy montażu natablicowym w obudowie rozdzielnicy należy zapewnić szczelność co najmniej IP40 dla części czołowej. Użytkowanie w środowisku narażonym na wilgoć lub zapylenie wymaga zastosowania dodatkowej osłony hermetycznej.
• Czy łącznik ma samopowrót do pozycji wyjściowej? Nie, jest to wersja bez samopowrotu (oznaczenie "b/samop"). Łącznik pozostaje w wybranej pozycji (1, 0 lub 2) do momentu ręcznego przestawienia pokrętła. Jest to typowe dla przełączników krzywkowych stosowanych do zmiany programów pracy lub wyboru źródła zasilania.
