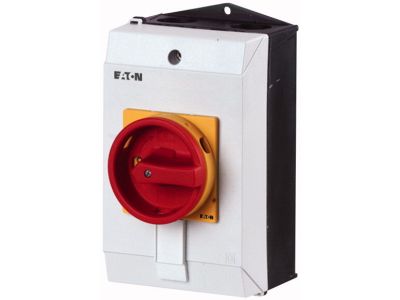

Łącznik krzywkowy 3P, 20A, 6,5kW, 0-1, pokrętło czerwone, w obudowie, T0-2-15679/I1/SVB P/T | 207149 Eaton

Opis i Kluczowe Cechy

Łącznik krzywkowy EATON o numerze katalogowym 207149 (T0-2-15679/I1/SVB) to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 20A, co pozwala na bezpieczną pracę z obciążeniami o mocy do 6,5 kW. Jako łącznik 3-biegunowy (3P), zapewnia pełną kontrolę nad obwodami trójfazowymi, umożliwiając skuteczne załączanie i wyłączanie odbiorników energii.

• Konstrukcja w obudowie: Produkt dostarczany jest w dedykowanej obudowie wykonanej z wysokiej jakości materiału elektroizolacyjnego, co gwarantuje ochronę przed czynnikami zewnętrznymi oraz bezpieczeństwo użytkowania.
• Wyraźna sygnalizacja: Wyposażenie w czerwone pokrętło typu SVB (funkcja wyłącznika głównego/bezpieczeństwa) na żółtym tle ułatwia szybką identyfikację stanu urządzenia i jest kluczowe w sytuacjach awaryjnych.
• Elastyczność modułowa: System łączników serii T oferuje wyjątkową modułowość, co pozwala na realizację skomplikowanych programów łączeń przy zachowaniu kompaktowych wymiarów.
• Dławice metryczne: Obudowa została przystosowana do montażu z użyciem metrycznych dławic kablowych, co zapewnia szczelne i trwałe wprowadzenie przewodów zasilających.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania izolacyjnego oraz trwałość mechaniczną i elektryczną. Stopień ochrony zapewniany przez obudowę pozwala na montaż w środowiskach o podwyższonym zapyleniu i wilgotności, co jest standardem w nowoczesnych zakładach produkcyjnych.

Zastosowanie

Łącznik T0-2-15679/I1/SVB znajduje wszechstronne zastosowanie w automatyce budynkowej oraz przemyśle. Dzięki swojej charakterystyce idealnie nadaje się jako:

• Wyłącznik główny maszyn i urządzeń technologicznych.
• Rozłącznik bezpieczeństwa w układach sterowania silnikami o mocy do 6,5 kW.
• Element systemów wentylacji i klimatyzacji do lokalnego odłączania zasilania serwisowego.
• Łącznik sterowniczy w rozdzielnicach elektrycznych wymagających montażu natynkowego (nabudowania).

Wskazówki Montażowe

Podczas instalacji łącznika krzywkowego EATON należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przyłącza przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 20A, dbając o odpowiednie odizolowanie końcówek i zastosowanie tulejek zaciskowych w przypadku linek.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem zalecanym przez producenta, aby uniknąć przegrzewania się styków pod obciążeniem.
• Montaż obudowy: Obudowę należy montować na płaskiej powierzchni, wykorzystując fabryczne otwory montażowe, co zapobiega odkształceniom i gwarantuje zachowanie stopnia ochrony IP.
• Wpusty kablowe: Należy użyć odpowiednich dławic metrycznych, aby zapewnić szczelność przepustów kablowych i zabezpieczyć wnętrze urządzenia przed kondensacją pary wodnej.

FAQ

1. Czy ten łącznik może pełnić funkcję wyłącznika awaryjnego?
Tak, dzięki czerwonemu pokrętłu na żółtym tle (SVB) oraz odpowiednim parametrom rozłączania, urządzenie spełnia funkcję wyłącznika bezpieczeństwa zgodnie z normami bezpieczeństwa maszynowego.

2. Jaki jest maksymalny prąd znamionowy dla tego modelu?
Maksymalny prąd znamionowy ciągły (Iu) dla tego konkretnego modelu wynosi 20A.

3. Czy obudowa posiada gotowe otwory pod dławice?
Obudowa posiada przygotowane miejsca pod dławice metryczne, co znacznie przyspiesza proces instalacji i gwarantuje estetyczne wykończenie montażu.
