Łącznik krzywkowy 3P, 20A, 6,5kW, 0-1, pokrętło czarne, w obudowie, T0-2-1/I1/SVB-SW P/T | 207148 Eaton

Opis i Kluczowe Cechy

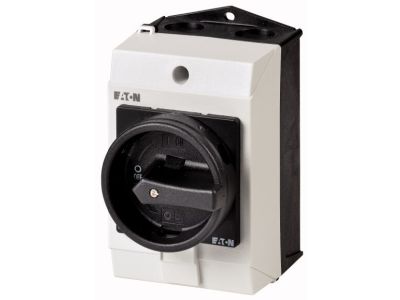

Łącznik krzywkowy EATON o oznaczeniu T0-2-1/I1/SVB-SW to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 20A, co pozwala na bezpieczną obsługę odbiorników o mocy do 6,5 kW przy standardowym napięciu sieciowym. Jako konstrukcja 3-biegunowa (3P), łącznik zapewnia pełne odcięcie zasilania w układach trójfazowych, co jest kluczowe dla bezpieczeństwa obsługi maszyn.

• Konstrukcja w obudowie: Produkt dostarczany jest w wytrzymałej obudowie z materiału elektroizolacyjnego, co eliminuje konieczność montażu w dodatkowych rozdzielnicach i chroni mechanizm przed czynnikami zewnętrznymi.
• Funkcja 0-1: Jasno zdefiniowane pozycje pracy (wyłączony/załączony) z czarnym pokrętłem zapewniają intuicyjną obsługę.
• Wysoka trwałość mechaniczna: Seria T charakteryzuje się modułową budową, która gwarantuje długą żywotność styków nawet przy częstym przełączaniu pod obciążeniem.
• Dławice metryczne: Obudowa została wyposażona w otwory pod metryczne dławice kablowe, co znacząco ułatwia wprowadzenie przewodów i zachowanie szczelności połączenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Łącznik spełnia wymagania normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki zastosowaniu materiałów o wysokiej odporności termicznej i elektrycznej, urządzenie posiada certyfikację CE oraz spełnia dyrektywy niskonapięciowe, co pozwala na jego legalne i bezpieczne stosowanie w instalacjach na terenie całej Unii Europejskiej.

Zastosowanie

Wszechstronność łączników krzywkowych serii T sprawia, że model T0-2-1/I1/SVB-SW znajduje zastosowanie w wielu obszarach techniki:

• Sterowanie silnikami: Jako rozłącznik główny lub serwisowy dla silników o mocy do 6,5 kW.
• Automatyka przemysłowa: Przełączanie obwodów sterowniczych oraz realizacja prostych programów łączeniowych.
• Rozdzielnice obiektowe: Lokalny wyłącznik bezpieczeństwa dla urządzeń klimatyzacyjnych, wentylacyjnych oraz maszyn warsztatowych.
• Zabezpieczenie urządzeń: Możliwość wykorzystania jako element odcinający zasilanie podczas prac konserwacyjnych (funkcja serwisowa).

Wskazówki Montażowe

Montaż łącznika w wersji nabudowanej (w obudowie I1) jest szybki i ergonomiczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dobór przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 20A, zapewniając odpowiednią obciążalność długotrwałą i minimalizując spadki napięcia.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem zalecanym przez producenta, aby uniknąć przegrzewania się styków na skutek zbyt luźnego połączenia.
• Uszczelnienie: Przy wprowadzaniu kabli należy zastosować odpowiednie dławice metryczne, aby utrzymać stopień ochrony obudowy i zapobiec wnikaniu pyłu oraz wilgoci.
• Pozycjonowanie: Obudowa powinna być zamontowana na płaskiej powierzchni, co zapobiega naprężeniom mechanicznym korpusu.

FAQ

1. Czy pokrętło można zablokować w pozycji OFF?
Model SVB-SW jest wyposażony w pokrętło, które w zależności od specyficznej konfiguracji blokady może pozwalać na zabezpieczenie kłódką, co jest standardem w procedurach LOTO (Lockout/Tagout).

2. Czy łącznik nadaje się do montażu na zewnątrz?
Tak, dzięki wykonaniu w obudowie z materiału elektroizolacyjnego o wysokiej szczelności, urządzenie może pracować w trudnych warunkach środowiskowych, pod warunkiem zastosowania właściwych dławic kablowych.

3. Jaki jest maksymalny prąd znamionowy dla tego modelu?
Dla prezentowanego modelu T0-2-1/I1/SVB-SW prąd znamionowy ciągły wynosi 20A.
