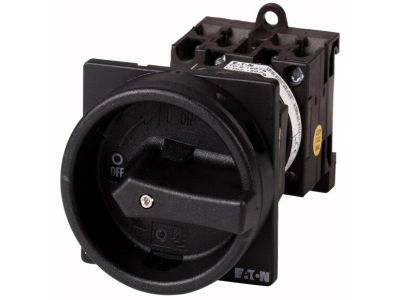

Łącznik krzywkowy 3P, 20A, 6,5kW, 0-1, pokrętło czarne, do instalowania rozłącznego, T0-2-1/V/SVB-SW | 045992 Eaton

Alternatywny kod produktu: T0-2-1/V/SVB-SW

Opis i Kluczowe Cechy

Łącznik krzywkowy 3P (symbol 045992) to rozłącznik izolacyjny o prądzie ciągłym Iu = 20 A i mocy znamionowej 5,5 kW przy 400 V w kategorii AC-23A. Wyposażony w czarne pokrętło obrotowe z pierścieniem blokującym, umożliwia bezpieczne odłączanie obwodów w położeniu 0. Przeznaczony do montażu na panelu tylnym, zapewnia stopień ochrony IP65 od przodu, co chroni przed kurzem i wilgocią w trudnych warunkach przemysłowych.

• Prąd ciągły Iu = 20 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 5,5 kW (AC-23A, 400 V): Umożliwia sterowanie silnikami i odbiornikami o dużej mocy w sieciach trójfazowych.
• Blokada w położeniu 0 (Wył.): Możliwość zablokowania pokrętła zapobiega przypadkowemu załączeniu podczas prac serwisowych, zwiększając bezpieczeństwo personelu.
• Stopień ochrony IP65 od przodu: Odporność na pył i strugi wody – idealny do zastosowań w wilgotnych lub zapylonych środowiskach.
• Kąt przełączania 90° i 3 bieguny: Precyzyjne i wyraźne przełączanie między pozycjami 0-1, zapewniające pewną izolację wszystkich trzech faz.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204 oraz posiada certyfikaty CSA i UL. Jest skonstruowany jako rozłącznik izolacyjny zgodny z normą IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego odłączania napięcia w warunkach obciążenia.

Zastosowanie

Dzięki parametrom i wytrzymałej konstrukcji łącznik krzywkowy 045992 sprawdza się w roli wyłącznika głównego, serwisowego oraz naprawczego w szafach sterowniczych i maszynach przemysłowych.

• Wyłącznik główny maszyn i urządzeń – odłączanie zasilania całego obwodu podczas konserwacji.
• Wyłącznik serwisowy/naprawczy – bezpieczna izolacja części instalacji dla personelu technicznego.
• Funkcja STOP w układach sterowania – szybkie wyłączenie awaryjne w przypadku zagrożenia.
• Sterowanie odbiornikami trójfazowymi (silniki, nagrzewnice) w obwodach o mocy do 5,5 kW.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Łącznik przeznaczony jest do montażu na panelu tylnym – otwór montażowy oraz mocowanie zgodnie z dokumentacją producenta. Zaciski śrubowe dokręcaj zalecanym momentem obrotowym, a przekrój przewodów dobierz do prądu obciążenia (min. 2,5 mm² dla 20 A). Po zamontowaniu sprawdź poprawność działania blokady w pozycji 0.

FAQ

• Czy łącznik można zablokować w pozycji wyłączonej? Tak, czarne pokrętło wyposażone jest w pierścień blokujący, który umożliwia założenie kłódki lub plomby w pozycji 0 (Wył.).
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony IP65 dotyczy wyłącznie strony przedniej (czoła panelu). Tył łącznika nie jest chroniony przed wilgocią, dlatego zaleca się montaż w suchym wnętrzu szafy.
• Jakie zadanie pełni ten łącznik w układzie? To rozłącznik izolacyjny zgodny z IEC/EN 60947-3 – może bezpiecznie odłączać obciążenie (np. silnik) w kategorii AC-23A oraz służyć jako wyłącznik główny lub serwisowy.
