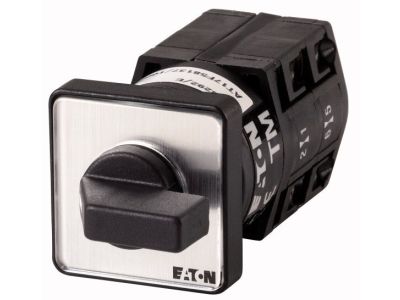

Łącznik krzywkowy 3P, 10A, 3kW, 0-3, bez samopowrotu, pokrętło czarne, natablicowy, TM-2-8241/E P/T | 065386 Eaton

Alternatywny kod produktu: TM-2-8241/E

Opis i Kluczowe Cechy

Łącznik krzywkowy w wykonaniu kompaktowym TM, o oznaczeniu TM-2-8241/E P/T (indeks 065386), zapewnia trzybiegunową pracę przełączną z sekwencją 0-3 i brakiem samopowrotu. Prąd znamionowy 10 A oraz napięcie 500 V pozwalają na bezpieczne przełączanie obwodów o mocy do 3 kW, co przekłada się na niezawodną kontrolę odbiorników w warunkach przemysłowych. Dzięki stopniowi ochrony IP65 z przodu urządzenie jest odporne na wnikanie pyłu i wody, a montaż natablicowy ułatwia instalację na panelach sterowniczych.

• 3 bieguny (3P): Umożliwiają jednoczesne przełączanie trzech faz lub obwodów pomocniczych, co upraszcza okablowanie i zwiększa funkcjonalność instalacji.
• Prąd 10 A / napięcie 500 V / moc 3 kW: Parametry gwarantujące pewną pracę w obciążonych liniach bez ryzyka przegrzania styków.
• Sekwencja 0-3, bez samopowrotu: Łącznik pozostaje w ustawionej pozycji (wyłączonej lub włączonej), co zapewnia stabilne sterowanie bez konieczności ciągłego trzymania pokrętła.
• Stopień ochrony z przodu IP65: Chroni mechanizm przed pyłem i strugami wody, umożliwiając stosowanie w wilgotnych i zapylonych środowiskach przemysłowych.
• Kompaktowa konstrukcja TM: Oszczędza miejsce w rozdzielnicach i na tablicach sterowniczych, upraszcza zabudowę w natablicowych puszkach.

Zgodność z Normami

Łącznik został zaprojektowany zgodnie z wymaganiami normy IEC/EN 60947-3, która określa wymagania dla łączników i odłączników niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z europejskim prawodawstwem. Kompaktowe łączniki krzywkowe mini TM są powszechnie stosowane w przemyśle, pracach ręcznych oraz technice budowlanej.

Zastosowanie

Łącznik krzywkowy TM-2-8241/E P/T znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne przełączanie obwodów elektrycznych, szczególnie w aplikacjach wymagających trwałości i odporności na warunki zewnętrzne. Dzięki sekwencji 0-3 i brakowi samopowrotu sprawdza się jako przełącznik główny lub wyłącznik bezpieczeństwa.

• Jako wyłącznik główny maszyn i urządzeń przemysłowych wymagający pozytywnego rozłączenia (pozycja 0).
• Do przełączania trójfazowych silników elektrycznych, grzałek lub innych odbiorników o mocy do 3 kW.
• W układach sterowania jako przełącznik trybów pracy (np. ręczny/automatyczny) w szafach sterowniczych i panelach operatorskich.
• Stosowany w technice budowlanej do tymczasowego zasilania lub przełączania oświetlenia w warunkach budowy.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu natablicowego – wymaga wycięcia otworu montażowego w panelu o grubości dostosowanej do wymiarów obudowy. Przed dokręceniem elementów zaciskowych należy sprawdzić moment dokręcania śrub wg dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego 10 A (min. 1,5 mm² dla Cu). Nie stosować na szynie DIN – łącznik nie jest przystosowany do montażu na TH35.

FAQ

• Czy łącznik jest podświetlany? Nie. W dostarczonym modelu (TM-2-8241/E P/T) nie przewidziano podświetlenia. Informacja o ewentualnej wersji z neonem lub LED nie została zawarta w danych katalogowych.
• Jaki jest stopień ochrony IP? Producent deklaruje stopień ochrony IP65 wyłącznie od strony czołowej (przód z pokrętłem). Tył łącznika nie jest chroniony w tej samej klasie – należy zachować ostrożność przy instalacji w strefach wilgotnych.
• Jaki jest tryb pracy styku – czy jest samopowrotny? Nie. Łącznik działa w sekwencji 0-3 (pozycje wyłączone i trzy załączone) bez samopowrotu. Oznacza to, że po ustawieniu pokrętła w danej pozycji pozostaje w niej do momentu ręcznego przestawienia, co jest typowe dla łączników krzywkowych stosowanych jako przełączniki główne.
