Łącznik krzywkowy 3P, 100A, 30kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, T5-3-8212/E P/T | 096466 Eaton

Alternatywny kod produktu: T5-3-8212/E

Opis i Kluczowe Cechy

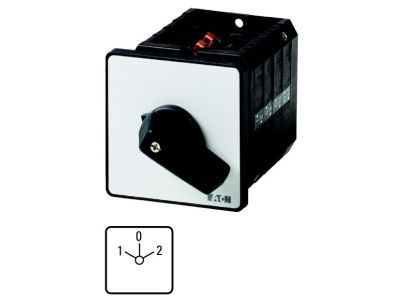

Łącznik krzywkowy oznaczony symbolem T5-3-8212/E (nr katalogowy 096466) to trójbiegunowy przełącznik o prądzie znamionowym 100 A i mocy 30 kW. Przeznaczony do montażu natablicowego, wyposażony w czarne pokrętło, bez funkcji samopowrotu – po ustawieniu pozycji pozostaje w niej, co zapewnia stabilność pracy w aplikacjach wymagających stałego wyboru obwodu. Konfiguracja styków 1-0-2 umożliwia przełączanie między dwoma obwodami oraz pozycję wyłączenia.

• Prąd znamionowy 100 A: Gwarantuje bezpieczną pracę w obciążonych obwodach trójfazowych bez ryzyka przegrzania styków, nawet przy długotrwałym przewodzeniu.
• Moc znamionowa 30 kW: Odpowiada typowym wymaganiom dla silników i urządzeń przemysłowych, zapewniając rezerwę mocy w normalnych warunkach eksploatacji.
• Konfiguracja 1-0-2 (3 pozycje): Umożliwia wybór między dwoma obwodami lub całkowite odłączenie – idealne do przełączania źródeł zasilania, zmiany kierunku obrotów silnika lub wyboru trybu pracy.
• Brak samopowrotu: Łącznik utrzymuje ustawioną pozycję bez konieczności podtrzymywania ręcznego, co zwiększa bezpieczeństwo i pewność ustawienia w aplikacjach sterowniczych.
• Montaż natablicowy: Mocowanie bezpośrednio na płycie czołowej rozdzielnicy lub szafy sterowniczej – oszczędza miejsce i ułatwia integrację w istniejących instalacjach.

Zgodność z Normami

Łącznik krzywkowy T5-3-8212/E jest zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi, posiada certyfikat CE. Producent zapewnia zgodność z wymaganiami dla aparatury łączeniowej stosowanej w instalacjach przemysłowych i budynkowych. W przypadku braku konkretnych norm w dokumentacji – przed montażem należy sprawdzić aktualną deklarację zgodności producenta.

Zastosowanie

Trójbiegunowy łącznik krzywkowy o prądzie 100 A i mocy 30 kW znajduje zastosowanie tam, gdzie wymagane jest bezpieczne przełączanie obwodów trójfazowych oraz wybór między dwoma niezależnymi źródłami lub odbiornikami.

• Sterowanie silnikami elektrycznymi – przełączanie kierunku obrotów (np. lewo/prawo/stop) oraz załączanie/wyłączanie bez obciążenia.
• Przełączanie źródeł zasilania – wybór między siecią a agregatem prądotwórczym w rozdzielnicach rezerwowych.
• Zmiana konfiguracji odbiorników w procesach technologicznych, gdzie wymagana jest ręczna wymiana obwodów przy zachowaniu pozycji neutralnej (0).
• Zastosowanie w tablicach rozdzielczych jako łącznik główny lub sekcyjny w instalacjach przemysłowych o mocy do 30 kW.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum E do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu natablicowego – mocuje się je do płyty czołowej za pomocą dostarczonych elementów. Zaciski przewodów należy dokręcać momentem zgodnym z dokumentacją producenta (brak danych w karcie – stosuj standardowe wartości dla danego przekroju). Przekrój przewodów dobierz do prądu znamionowego 100 A i warunków otoczenia. Po zakończeniu montażu sprawdź poprawność działania wszystkich pozycji 1-0-2.

FAQ

• Jaka jest konfiguracja styków i liczba biegunów? Łącznik ma trzy bieguny (3P) oraz trzy pozycje: 1 (obwód pierwszy załączony), 0 (wszystkie rozłączone) i 2 (obwód drugi załączony). Jest to przełącznik przełączający bez samopowrotu.
• Czy łącznik nadaje się do pracy ciągłej przy pełnym obciążeniu 100 A? Tak, prąd znamionowy 100 A określa zdolność do ciągłego przewodzenia w warunkach znamionowych bez przekroczenia dopuszczalnej temperatury styków – pod warunkiem odpowiedniego montażu i doboru przewodów.
• Jaki jest stopień ochrony IP tego łącznika? W dostępnych danych technicznych nie podano stopnia ochrony IP. Ze względu na montaż natablicowy (wewnątrz rozdzielnicy) typowo urządzenie ma ochronę IP20. W przypadku innego środowiska należy zastosować dodatkową obudowę lub osłonę zgodnie z wymaganiami norm.
