Łącznik krzywkowy 32A, rozłącznik 1-0-2, 4-biegunowy, do bazo-szyny, czoło szaro-czarne | SK32-4.8396\BS03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK32-4.8396\BS03 to 4-biegunowy rozłącznik o prądzie znamionowym 32 A, z programem łączeń 1-0-2. Przeznaczony do montażu na szynie DIN (bazo-szyna) w rozdzielnicach i obudowach instalacji niskiego napięcia. Segmentowa budowa z podwójnymi krzywkami pozwala na tworzenie dowolnych programów łączeń w zależności od położenia pokrętła napędu, a szaro-czarne czoło zapewnia czytelną identyfikację pozycji.

• Prąd znamionowy 32 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Program łączeń 1-0-2: Trzy położenia (1 – załącz, 0 – wyłącz, 2 – załącz alternatywny) umożliwiają wybór źródła zasilania lub kierunku przepływu prądu.
• 4 bieguny: Umożliwia jednoczesne przełączanie czterech niezależnych obwodów, idealne do zastosowań trójfazowych z przewodem neutralnym.

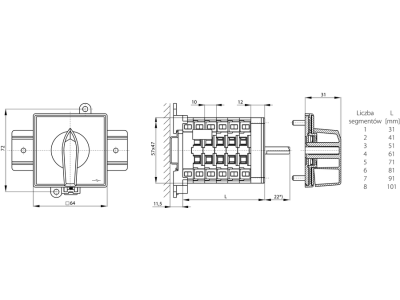

• Montaż na szynie DIN (TH35): Szybki i pewny montaż w standardowych rozdzielnicach modułowych bez użycia narzędzi.
• Segmentowa budowa z podwójnymi krzywkami: Umożliwia elastyczne dostosowanie programu łączeń do specyficznych wymagań instalacji poprzez dodawanie segmentów.

Zgodność z Normami

Produkt zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z wytycznymi producenta. Zalecany do stosowania w pomieszczeniach zamkniętych o stopniu zanieczyszczenia 3 (środowisko przemysłowe).

Zastosowanie

Łącznik krzywkowy SK32-4.8396\BS03 sprawdza się jako rozłącznik, przełącznik lub łącznik sterowniczy w obudowach instalacji elektrycznych niskiego napięcia. Jego uniwersalność pozwala na wykorzystanie w wielu scenariuszach:

• Sterowanie odbiornikami trójfazowymi (silniki, grzałki) z możliwością wyboru trybu pracy (1-0-2).
• Przełączanie zasilania między dwoma źródłami (np. sieć elektroenergetyczna i agregat prądotwórczy).
• Pełnienie funkcji wyłącznika głównego w rozdzielnicach przemysłowych.
• Zastosowanie w automatyce budynkowej do przełączania obwodów oświetlenia, wentylacji lub ogrzewania.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu znamionowego 32 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta. Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy łącznik jest podświetlany? Produkt nie posiada podświetlenia. Położenie pokrętła wskazują oznaczenia na szaro-czarnym czole.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony. W standardowych warunkach montażu w rozdzielnicy przyjmuje się ochronę IP20. Ostateczny stopień zależy od zastosowanej obudowy.
• Czy łącznik nadaje się do prądu stałego (DC)? Produkt przeznaczony jest do pracy w obwodach prądu przemiennego (AC) typowych dla instalacji niskiego napięcia. W przypadku potrzeby zastosowania w obwodach DC skonsultuj się z producentem.
