Łącznik krzywkowy 32A, rozłącznik 1-0-2, 3-biegunowy, mocowanie do pulpitu, szaro-czarny | ŁK32R-3.8380\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK32R-3.8380\P03 to obrotowy łącznik wielotorowy przystosowany do załączania i wyłączania prądów. Model 3-biegunowy o prądzie znamionowym 32 A, w konfiguracji 1-0-2 (3 położenia: 1, 0, 2), przeznaczony do mocowania w pulpicie. Obudowa w kolorze szaro-czarnym. Segmentowa budowa z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń, co daje elastyczność w sterowaniu obwodami elektrycznymi.

• Prąd znamionowy 32 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• Konfiguracja 1-0-2 (trzy położenia): Umożliwia wybór dwóch różnych stanów załączenia (styki w położeniu 1 lub 2) oraz położenia wyłączenia (0) – idealne do przełączania źródeł zasilania lub trybów pracy.
• 3-biegunowy: Pozwala na jednoczesne przełączanie trzech faz lub torów sterowniczych, co upraszcza instalację i oszczędza miejsce.
• Mocowanie do pulpitu: Ułatwia montaż w panelach sterowniczych, rozdzielnicach lub obudowach przemysłowych, zapewniając stabilne osadzenie.
• Segmentowa budowa z podwójnymi krzywkami: Umożliwia realizację dowolnych programów łączeń w funkcji położenia pokrętła, dając wszechstronność w projektowaniu układów sterowania.
• Zakres temperatury pracy -25°C do +70°C: Przystosowany do pracy w trudnych warunkach przemysłowych i pomieszczeń zamkniętych (3 stopień zanieczyszczenia – przeznaczenie przemysłowe).

Zgodność z Normami

Łącznik krzywkowy ŁK32R-3.8380\P03 jest przeznaczony do stosowania w instalacjach niskiego napięcia i spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Dopuszczony do montażu w pomieszczeniach zamkniętych o stopniu zanieczyszczenia 3 (środowisko przemysłowe).

Zastosowanie

Dzięki konfiguracji 1-0-2 i prądowi 32 A łącznik krzywkowy znajduje zastosowanie w wielu układach sterowania i zasilania.

• Przełączanie źródeł zasilania (np. sieć – agregat) w rozdzielnicach przemysłowych.
• Sterowanie pracą silników, grzałek i innych odbiorników trójfazowych w pozycjach 1 i 2.
• Zmiana trybów pracy w maszynach i urządzeniach (np. ręczny / automatyczny, wolne / szybkie obroty).
• Jako rozłącznik główny w pulpitach sterowniczych do bezpiecznego odłączania napięcia.

Wskazówki Montażowe

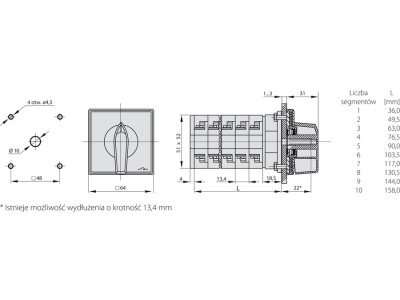

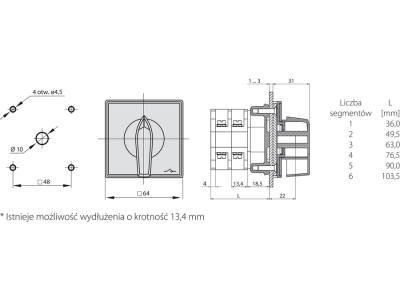

Montaż i obsługa łącznika krzywkowego muszą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Łącznik przeznaczony jest do mocowania w pulpicie – należy zapewnić odpowiednie otwory montażowe. Przekrój przewodów dobierz do prądu znamionowego 32 A oraz warunków środowiskowych. Momenty dokręcania zacisków stosuj zgodnie z danymi na etykiecie lub w instrukcji.

FAQ

• Czy łącznik krzywkowy ma podświetlenie? Nie, model ŁK32R-3.8380\P03 nie posiada podświetlenia. Działanie rozpoznaje się po położeniu pokrętła (0, 1, 2).
• Jaki stopień ochrony ma ten łącznik? Producent nie podaje stopnia IP. Ze względu na przeznaczenie do zabudowy w pulpicie wewnątrz pomieszczeń zamkniętych, wymagana jest dodatkowa obudowa zapewniająca odpowiednią szczelność. Standardowo aparatura w rozdzielnicy ma IP20, ale w środowisku przemysłowym należy stosować obudowy z wyższym IP.
• Czy łącznik pracuje w trybie przełącznika zwiernego czy rozłącznika? Łącznik pełni funkcję rozłącznika (w położeniu 0 obwód jest otwarty), a także przełącznika (w położeniu 1 lub 2 załącza odpowiednie tory). Konfiguracja 1-0-2 oznacza, że można wybrać jeden z dwóch obwodów lub wyłączyć wszystkie.
