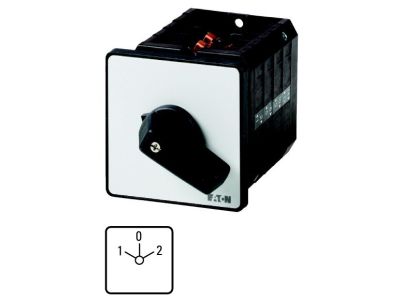

Łącznik krzywkowy 2P, 63A, 22kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, T5B-2-8211/E P/T | 093094 Eaton

Alternatywny kod produktu: T5B-2-8211/E

Opis i Kluczowe Cechy

Łącznik krzywkowy T5B-2-8211/E P/T o indeksie 093094 to solidne urządzenie natablicowe przeznaczone do rozłączania i przełączania obwodów. Wyposażony w 4 styki, zapewnia prąd ciągły Iu = 63 A, co gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Moc znamionowa w kategorii AC-23A przy 400 V wynosi 30 kW, co czyni go odpowiednim do sterowania silnikami i innymi odbiornikami indukcyjnymi. Czarna gałka z tabliczką czołową 1-0-2 umożliwia łatwe ustawienie trzech pozycji, a brak samopowrotu zapewnia stabilność wybranej pozycji.

• Prąd ciągły Iu = 63 A: Umożliwia bezpieczne przewodzenie wysokich prądów w obwodach rozdzielczych i sterowniczych, minimalizując straty mocy.
• Moc znamionowa AC-23A 30 kW (400 V): Przystosowany do bezpośredniego przełączania silników i obciążeń indukcyjnych o dużej mocy, spełniając wymagania kategorii AC-23A.
• 4 styki w układzie 2-biegunowym (2P): Zapewniają przełączanie dwóch niezależnych obwodów jednocześnie, zwiększając elastyczność instalacji.
• Stopień ochrony przodu IP65: Odporny na wnikanie pyłu i strumieni wody, co pozwala na montaż w miejscach narażonych na wilgoć i zabrudzenia (np. w halach przemysłowych).
• Kąt przełączania 60° i pozycja 0 (wyłączenie): Wyraźne położenie wyłączenia oraz mechaniczne blokowanie w pozycji 0 zwiększają bezpieczeństwo obsługi i serwisu.

Zgodność z Normami

Łącznik krzywkowy T5B-2-8211/E P/T spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest również zgodny z normą IEC/EN 60947-3 dla rozłączników izolacyjnych, co potwierdza jego zdolność do bezpiecznego odłączania napięcia w obwodach.

Zastosowanie

Dzięki wysokiemu prądowi i mocy, łącznik krzywkowy znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne przełączanie i rozłączanie obwodów.

• Bezpośrednie sterowanie silnikami trójfazowymi (przełączanie gwiazda/trójkąt, kierunek obrotów) – kategoria AC-23A.
• Rozłączanie izolacyjne obwodów głównych i pomocniczych w rozdzielnicach maszynowych i sterowniczych.
• Przełączanie między dwoma źródłami zasilania (sieć-agregat) w układach rezerwowych.
• Sterowanie pracą urządzeń grzewczych, oświetleniowych i innych odbiorników o dużym obciążeniu.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się natablicowo (na płycie czołowej) – mocowanie za pomocą gwintowanego pierścienia lub nakrętki (zgodnie z dokumentacją producenta). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów należy dobrać do prądu 63 A oraz spodziewanego obciążenia. Zaciski śrubowe dokręcać momentem podanym w karcie katalogowej, aby zapewnić trwałe i niskorezystancyjne połączenie.

FAQ

• Czy łącznik jest podświetlany? Nie, model T5B-2-8211/E P/T nie posiada podświetlenia. Pozycja jest identyfikowana wizualnie poprzez położenie gałki i oznaczenia na tabliczce czołowej.
• Jaki stopień ochrony ma łącznik? Przód łącznika posiada stopień ochrony IP65, co oznacza odporność na pył i strugi wody. Tył (część montażowa) nie jest objęty tą deklaracją – należy go chronić przed wilgocią w obudowie rozdzielnicy.
• Jaki jest tryb pracy łącznika – samopowrotny czy bez samopowrotu? Łącznik jest wykonany bez funkcji samopowrotu, co oznacza, że po przełączeniu pozostaje w wybranej pozycji (1-0-2) aż do ręcznej zmiany. Jest to typowe dla przełączników i rozłączników.
