Łącznik krzywkowy 2P, 63A, 22kW, 1-0-2, bez samopowrotu, pokrętło czarne, do instalowania rozłącznego, T5B-2-8211/Z P/T | 093082 Eaton

Alternatywny kod produktu: T5B-2-8211/Z

Opis i Kluczowe Cechy

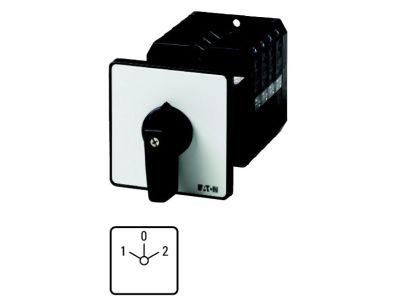

Łącznik krzywkowy serii T5B (symbol 093082) to dwubiegunowy przełącznik obrotowy o znamionowym prądzie ciągłym Iu 63 A i mocy znamionowej AC-23A 30 kW przy 400 V. Wyposażony w cztery styki, czarne pokrętło z tabliczką czołową 1-0-2 oraz stopień ochrony IP65 od strony czołowej, co gwarantuje niezawodne działanie w wymagających warunkach przemysłowych. Szerokość modułu: 2 zespoły montażowe (2P).

• Znamionowy prąd ciągły Iu = 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa AC-23A 30 kW (400 V): Odpowiedni do łączenia i rozłączania silników oraz odbiorników o dużym prądzie rozruchowym.
• 4 styki w układzie 1-0-2 (bez samopowrotu): Trzy stabilne pozycje przełączania z wyraźnym położeniem wyłączenia (0) – idealne do pracy w trybie rozłącznika izolacyjnego.
• Stopień ochrony IP65 od przodu: Odporny na pył i strumienie wody, umożliwia montaż w panelach narażonych na wilgoć i zabrudzenia.
• Kąt przełączania 60° i zaciski śrubowe: Precyzyjna zmiana położenia i pewne, trwałe połączenie przewodów.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204 oraz posiada certyfikaty CSA i UL. Zgodnie z IEC/EN 60947-3 może być stosowany jako rozłącznik izolacyjny. Produkt oznaczony znakiem CE.

Zastosowanie

Dzięki parametrom 63 A / 30 kW oraz kategorii użytkowania AC-23A łącznik krzywkowy sprawdza się w zaawansowanych aplikacjach sterowania i rozdziału energii.

• Sterowanie i rozłączanie silników elektrycznych (kategoria AC-23A) w maszynach i urządzeniach przemysłowych.
• Praca jako rozłącznik izolacyjny w obwodach głównych – zapewnia widoczną przerwę galwaniczną.
• Przełączanie obwodów zasilania w szafach sterowniczych i rozdzielnicach (trzy pozycje: 1-0-2).
• Zastosowanie w automatyce budynkowej i infrastrukturze technicznej, gdzie wymagany jest odporny na warunki atmosferyczne przełącznik (IP65 od przodu).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Łącznik przeznaczony jest do montażu na panelu tylnym (otwór montażowy zgodny z dokumentacją producenta). Przekrój przewodów dobierz do prądu znamionowego (63 A) – zalecane min. 16 mm² Cu. Zaciski śrubowe dokręcaj momentem podanym w karcie katalogowej. Produkt nie jest przystosowany do montażu na szynie TH35 – wymaga mocowania w płycie montażowej.

FAQ

• Czy łącznik ma podświetlenie? Nie, dane producenta nie przewidują podświetlenia pokrętła ani wskaźnika LED.
• Jaki stopień ochrony ma tylna część łącznika? Stopień ochrony IP65 dotyczy wyłącznie strony czołowej. Tył (część pod panel) nie jest chroniony przed wilgocią – wymagane jest stosowanie uszczelki i montaż w suchym wnętrzu rozdzielnicy.
• Czy to łącznik samopowrotny? Nie, przełącznik pracuje w trybie bez samopowrotu (b/samop). Po ustawieniu w wybranej pozycji (1, 0 lub 2) pozostaje w niej do czasu ręcznej zmiany.
