Łącznik krzywkowy 2P, 20A, 6,5kW, 1-0-2, bez samopowrotu, pokrętło czarne, w obudowie, T0-2-8211/I1 P/T | 207102 Eaton

Alternatywny kod produktu: T0-2-8211/I1

Opis i Kluczowe Cechy

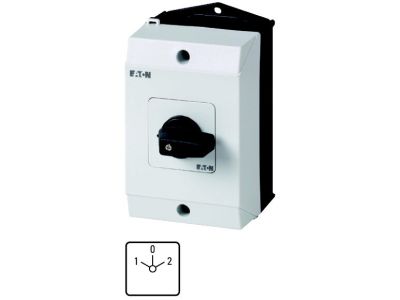

Łącznik krzywkowy z grupy T0, symbol 207102, przeznaczony do pracy w obwodach prądu przemiennego. Wyposażony w 4 styki, posiada znamionowy prąd ciągły Iu=20 A i moc znamionową 5,5 kW (AC-23A, 400 V), co pozwala na bezpieczne przełączanie odbiorników o znacznym obciążeniu. Montaż powierzchniowy w obudowie IP65 – gotowy do pracy w trudnych warunkach przemysłowych. Przełącznik krzywkowy posiada czarne pokrętło z tabliczką czołową 1-0-2 oraz kąt przełączania 60°.

• Znamionowy prąd ciągły Iu=20 A: Umożliwia bezpieczną i długotrwałą pracę w obwodach o obciążeniu do 20 A bez ryzyka przegrzania styków.
• Moc znamionowa 5,5 kW (AC-23A, 400 V): Przystosowany do przełączania silników i innych odbiorników indukcyjnych o mocy do 5,5 kW.
• Stopień ochrony IP65: Pyłoszczelny i odporny na strumienie wody – idealny do zastosowań w wilgotnych i zapylonych środowiskach przemysłowych.
• Bez samopowrotu, pozycja 0 (wył.): Zapewnia jednoznaczne położenie wyłączenia, co zwiększa bezpieczeństwo podczas konserwacji i obsługi.
• 2 zespoły montażowe: Ułatwia szybki i stabilny montaż w szafach sterowniczych i puszkach.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660 oraz IEC/EN 60204. Zgodnie z IEC/EN 60947-3 może być stosowany jako rozłącznik izolacyjny. Posiada certyfikację CE.

Zastosowanie

Łącznik krzywkowy T0-2-8211/I1 P/T sprawdza się w sterowaniu maszynami, rozdzielnicach oraz w instalacjach przemysłowych wymagających niezawodnego przełączania i odłączania obwodów.

• Główny wyłącznik odcinający zasilanie maszyn i urządzeń (funkcja rozłącznika izolacyjnego).
• Przełączanie trybów pracy w układach sterowania silnikami – pozycje 1-0-2 pozwalają na bieżące wybór kierunku obrotów lub prędkości.
• Sterowanie odbiornikami w szafach sterowniczych w środowiskach wilgotnych i zapylonych (IP65).
• Zastosowanie w automatyce budynkowej – przełączanie zasilania urządzeń wentylacyjnych, pomp itp.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montować na płaskiej powierzchni lub w puszce – przewody podłączyć do zacisków śrubowych, dokręcając momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 20 A. Zalecany przekrój min. 2,5 mm² Cu w zależności od długości i warunków instalacji. Po montażu sprawdzić poprawność połączeń i szczelność obudowy IP65.

FAQ

• Czy łącznik ma podświetlenie? Nie, w danych technicznych nie podano opcji podświetlenia. Łącznik krzywkowy przeznaczony jest do manualnego przełączania bez wbudowanej sygnalizacji świetlnej.
• Jaki jest stopień ochrony? IP65 – pełna ochrona przed pyłem i strumieniami wody, co umożliwia montaż w miejscach narażonych na wilgoć i zabrudzenia.
• Jaki jest tryb pracy styków – samopowrót czy bez samopowrotu? Łącznik jest wyposażony w mechanizm bez samopowrotu – po obróceniu pokrętła pozostaje w wybranej pozycji (1, 0 lub 2) aż do ręcznej zmiany.
