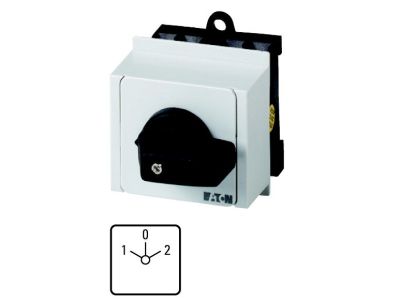

Łącznik krzywkowy 2P, 20A, 6,5kW, 1-0-2, bez samopowrotu, , pokrętło czarne, do zabudowy modułowej, T0-2-8211/IVS P/T | 076813 Eaton

Alternatywny kod produktu: T0-2-8211/IVS

Opis i Kluczowe Cechy

Łącznik krzywkowy o symbolu 076813 to dwubiegunowy (2P) przełącznik z trzema pozycjami 1-0-2, zaprojektowany do pracy z prądem znamionowym 20 A i mocą 6,5 kW. Brak funkcji samopowrotu zapewnia utrzymanie wybranej pozycji, co zwiększa bezpieczeństwo i wygodę obsługi. Kompaktowa konstrukcja przystosowana do zabudowy modułowej ułatwia integrację z istniejącymi rozdzielnicami.

• Prąd znamionowy 20 A: Pozwala na niezawodne przełączanie obciążeń o znacznym poborze prądu, zapewniając bufor bezpieczeństwa dla standardowych obwodów bez ryzyka przegrzania styków.
• Moc 6,5 kW: Umożliwia obsługę urządzeń o dużej mocy w aplikacjach przemysłowych i domowych, co przekłada się na szeroki zakres zastosowań.
• 2 bieguny (2P): Jednoczesne załączanie/wyłączanie obu przewodów fazowych zwiększa bezpieczeństwo i funkcjonalność instalacji.
• Pozycje 1-0-2 bez samopowrotu: Trójpozycyjny przełącznik z wyraźnym położeniem wyłączenia (0) pozwala na wybór źródła lub trybu pracy bez ryzyka przypadkowego przeskoczenia – idealny do stałych ustawień.
• Konstrukcja do zabudowy modułowej: Oszczędność miejsca w rozdzielnicy i łatwy montaż w standardowych systemach modułowych.

Zgodność z Normami

Łącznik krzywkowy 076813 spełnia wymagania obowiązujących norm europejskich (IEC/EN) i posiada certyfikat CE. Producent deklaruje zgodność z odpowiednimi dyrektywami, co gwarantuje bezpieczeństwo i niezawodność w użytkowaniu.

Zastosowanie

Łącznik krzywkowy 2P z pozycjami 1-0-2 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne przełączanie między dwoma źródłami lub trybami pracy z centralnym wyłącznikiem głównym.

• Sterowanie obwodami odbiorników: załączanie/wyłączanie urządzeń o mocy do 6,5 kW, np. silników, grzejników, maszyn.
• Przełączanie źródeł zasilania: wybór między dwoma obwodami (1-2) z wyraźnym położeniem wyłączenia (0).
• Automatyka budynkowa: zmiana trybów pracy instalacji, np. ogrzewanie/chłodzenie, oświetlenie awaryjne.
• Zastosowania przemysłowe: jako rozłącznik izolacyjny lub przełącznik programów w maszynach i urządzeniach produkcyjnych.

Wskazówki Montażowe

Montaż łącznika krzywkowego 076813 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN (TH35) w rozdzielnicy modułowej lub w obudowie, zgodnie z dokumentacją producenta. Przekroje przewodów należy dobrać do prądu znamionowego 20 A. Momenty dokręcania zacisków muszą być zgodne z instrukcją, aby zapewnić prawidłowy styk i uniknąć przegrzania.

FAQ

• Czy łącznik krzywkowy jest podświetlany? Nie, model 076813 nie posiada podświetlenia – dane producenta nie przewidują tej funkcji.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP. W typowych zastosowaniach wewnątrz rozdzielnic przyjmuje się IP20 dla części stykowej; ostateczny stopień ochrony zależy od obudowy.
• Czy przełącznik ma funkcję samopowrotu? Nie, model 076813 jest bez samopowrotu – pokrętło pozostaje w wybranej pozycji (1, 0 lub 2) do czasu ręcznej zmiany, co zapewnia stabilność ustawień.
