Łącznik krzywkowy 2P, 20A, 6,5kW, 0-1, pokrętło czerwone, natablicowy, T0-1-102/EA/SVB | 091078 Eaton

Opis i Kluczowe Cechy

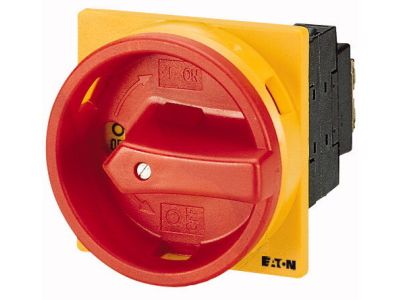

Łącznik krzywkowy EATON o oznaczeniu T0-1-102/EA/SVB to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 20A, co pozwala na bezpieczną pracę w obwodach o mocy do 6,5 kW. Jako produkt renomowanej marki EATON, łącznik ten stanowi fundament niezawodności w systemach sterowania i rozdziału energii.

• Konfiguracja 2P (dwubiegunowa): Zapewnia skuteczne odłączanie dwóch torów prądowych, co jest kluczowe dla bezpieczeństwa i separacji obwodów.
• Funkcja 0-1: Przejrzysty układ przełączania pozwala na jednoznaczne określenie stanu pracy urządzenia, minimalizując ryzyko błędów operatorskich.
• Czerwone pokrętło bezpieczeństwa: Wyrazista kolorystyka elementu sterującego ułatwia szybką lokalizację łącznika, co jest istotne w sytuacjach wymagających natychmiastowej reakcji.
• Montaż natablicowy (EA): Specjalna konstrukcja umożliwia estetyczny i trwały montaż bezpośrednio na elewacji szafy sterowniczej lub tablicy rozdzielczej.
• Modułowa elastyczność: System serii T pozwala na szeroki zakres kombinacji, co czyni go jednym z najbardziej uniwersalnych rozwiązań na rynku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Łączniki serii T spełniają wymagania normy IEC/EN 60947-3, co gwarantuje ich zdolność do bezpiecznego rozłączania izolacyjnego oraz pracy pod obciążeniem. Wysoka jakość materiałów elektroizolacyjnych użytych do produkcji korpusu zapewnia odpowiednią wytrzymałość dielektryczną oraz odporność na prądy pełzające, co potwierdzają certyfikaty CE oraz znaki jakości uznanych laboratoriów badawczych.

Zastosowanie

Łącznik krzywkowy T0-1-102/EA/SVB znajduje szerokie zastosowanie w nowoczesnej automatyce i elektroenergetyce. Dzięki swojej wytrzymałości i precyzji, idealnie nadaje się do:

• Bezpośredniego załączania i wyłączania silników elektrycznych o mniejszej mocy.
• Pełnienia funkcji rozłącznika głównego lub serwisowego w maszynach przemysłowych.
• Przełączania obwodów sterowniczych i sygnalizacyjnych w rozdzielnicach niskiego napięcia.
• Zabezpieczania i izolowania sekcji urządzeń podczas prac konserwacyjnych.
• Zastosowań w budownictwie użyteczności publicznej jako element sterujący systemami wentylacji lub oświetlenia.

Wskazówki Montażowe

Instalacja łącznika powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad BHP. Podczas montażu natablicowego należy zwrócić uwagę na precyzyjne wykonanie otworów montażowych zgodnie z szablonem producenta. Kluczowe aspekty techniczne obejmują:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski są przystosowane do przyłączenia przewodów o przekrojach gwarantujących bezpieczny przepływ prądu 20A (zalecane stosowanie tulejek zaciskowych na przewodach typu linka).
• Stopień ochrony: Po prawidłowym montażu na tablicy, front urządzenia zapewnia wysoki stopień ochrony, chroniąc wnętrze szafy przed pyłem i wilgocią.

FAQ

1. Czy pokrętło w tym modelu można zablokować kłódką?
Model SVB jest standardowo wyposażony w funkcję blokady w pozycji wyłączonej (0), co pozwala na zabezpieczenie urządzenia przed nieautoryzowanym załączeniem podczas prac serwisowych.

2. Czy łącznik nadaje się do montażu w agresywnym środowisku przemysłowym?
Tak, seria T wykonana jest z wysokiej jakości tworzyw sztucznych odpornych na typowe zanieczyszczenia przemysłowe, jednak w przypadku ekstremalnych warunków należy zweryfikować stopień ochrony obudowy.

3. Jaka jest maksymalna moc silnika, którą może sterować ten łącznik?
Dla kategorii użytkowania AC-3 przy napięciu 400V, maksymalna moc znamionowa wynosi 6,5 kW, co czyni go idealnym do sterowania większością standardowych napędów pomocniczych.
