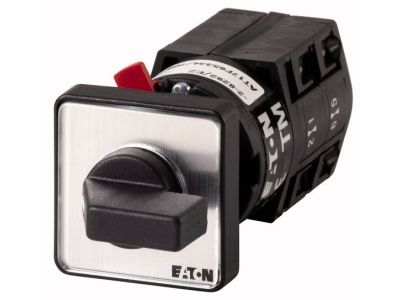

Łącznik krzywkowy 2P, 10A, 3kW, H-0-A, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-2-15432/EZ P/T | 016878 Eaton

Alternatywny kod produktu: TM-2-15432/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy z serii TM (symbol 016878) to kompaktowe urządzenie przełączające 2-biegunowe, zaprojektowane do pracy w obwodach o napięciu 500 V i prądzie znamionowym 10 A. Dzięki mocy łączeniowej 3 kW nadaje się do sterowania odbiornikami średniej mocy. Trzy pozycje przełącznika H-0-A bez samopowrotu umożliwiają wybór stałego stanu pracy. Montowany w otworze o średnicy 22,3 mm, z przodem chronionym klasą IP65 – odporny na zachlapanie i kurz.

• Prąd znamionowy 10 A / napięcie 500 V: bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, maksymalna moc 3 kW.
• 3 pozycje H-0-A bez samopowrotu: umożliwiają wybór trzech stałych stanów pracy (np. załączone źródło H, wyłączone 0, załączone źródło A) bez konieczności trzymania pokrętła.
• Kompaktowa konstrukcja TM: oszczędność miejsca w szafach sterowniczych i panelach operatorskich.
• Klasa ochrony przód IP65: pyłoszczelność i ochrona przed strumieniami wody z przodu – idealne do pracy w trudnych warunkach przemysłowych.
• Montaż w otworze 22,3 mm: łatwy i szybki montaż centralny w płycie czołowej, zgodnie z powszechnym standardem.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania normy IEC/EN 60947-3, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budowlanych. Posiada certyfikat CE.

Zastosowanie

Dzięki uniwersalnej budowie i trzem pozycjom przełącznika, łącznik krzywkowy sprawdza się w wielu scenariuszach sterowania i przełączania.

• Sterowanie pracą maszyn i urządzeń przemysłowych – wybór między dwoma źródłami zasilania lub trybami pracy.
• Przełączanie obwodów oświetlenia, grzejników czy silników – w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w technice budowlanej – do wyboru trybu pracy instalacji wentylacyjnych, pomp czy bram.
• Manipulacja sygnałami w układach automatyki – jako przełącznik wielopozycyjny dla PLC lub przekaźników.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu centralnego w otworze o średnicy 22,3 mm w płycie czołowej (np. puszki, panelu). Przekrój przewodów należy dobrać do prądu znamionowego 10 A. Dokręcanie śrub zacisków oraz pokrętła wykonuj zgodnie z dokumentacją producenta – unikaj nadmiernego docisku. Po zamontowaniu sprawdź działanie przełącznika w każdej pozycji.

FAQ

• Czy łącznik ma podświetlenie? Nie – urządzenie nie posiada wbudowanego podświetlenia LED. Stan pozycji rozpoznaje się po położeniu pokrętła.
• Jaki jest stopień ochrony całego urządzenia? Klasa ochrony IP65 dotyczy wyłącznie strony przedniej (części wystającej po zamontowaniu). Tylna część (korpus) znajduje się wewnątrz obudowy i nie jest przystosowana do kontaktu z wilgocią.
• Jak działa przełącznik – czy jest samopowrotny? Nie – łącznik nie posiada mechanizmu samopowrotu. Po ustawieniu pokrętła w pozycji H, 0 lub A, styki pozostają w tej pozycji do czasu ręcznej zmiany.
