Łącznik krzywkowy 2P, 10A, 3kW, 1-2, bez samopowrotu, pokrętło czarne, natablicowy, TM-2-8221/E | 084369 Eaton

Alternatywny kod produktu: TM-2-8221/E

Opis i Kluczowe Cechy

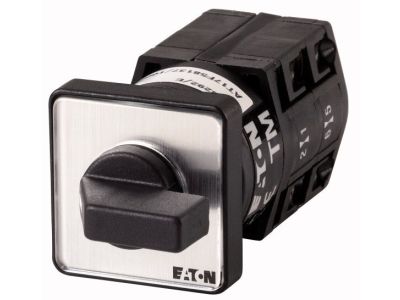

Łącznik krzywkowy TM-2-8221/E (symbol 084369) to 2-biegunowy przełącznik natablicowy o znamionowym prądzie ciągłym 10 A i mocy 3 kW (AC-23A, 400 V). Wyposażony w czarne pokrętło z tabliczką czołową oznaczoną 1-2, bez samopowrotu – po zwolnieniu pozostaje w wybranej pozycji. Kąt przełączania 60°, zaciski śrubowe. Przednia strona obudowy odporna na pył i wodę w stopniu IP65.

• Prąd znamionowy Iu = 10 A: umożliwia bezpieczną pracę w obwodach sterowania o średnim obciążeniu – idealny do silników, grzałek i innych odbiorników w aplikacjach przemysłowych.
• Moc 3 kW w AC-23A (400 V): zapewnia rezerwę mocy dla typowych obciążeń indukcyjnych i rezystancyjnych, zgodnie z normą IEC/EN 60947.
• Bez samopowrotu: po przełączeniu pokrętło zatrzymuje się w danej pozycji – brak ryzyka przypadkowej zmiany stanu podczas pracy maszyny.
• Stopień ochrony IP65 z przodu: odporność na wilgoć i pył w warunkach eksploatacji na panelu sterowniczym – zwiększa niezawodność w trudnym środowisku.
• 2 zespoły styków (4 styki): realizacja przełączania 1-2 z możliwością jednoczesnego rozłączania dwóch biegunów – podwójne bezpieczeństwo izolacji.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947 oraz VDE 0660. Posiada certyfikację CSA i UL, a także jest zgodny z wytycznymi normy IEC/EN 60947-5-1 dla łączników sterowniczych i pomocniczych. Produkt oznakowany znakiem CE.

Zastosowanie

Dzięki konstrukcji bez samopowrotu i wytrzymałości na prąd 10 A, łącznik sprawdza się w aplikacjach wymagających trwałego ustawienia trybu pracy:

• Sterowanie maszynami przemysłowymi – wybór trybu ręcznego/automatycznego, zmiana kierunku obrotów silnika (przy odpowiednim okablowaniu).
• Impulsowe sterowanie stycznikami, przekaźnikami lub PLC – stałe podanie sygnału bez konieczności przytrzymywania pokrętła.
• Rozdzielnice sterownicze – przełączanie obwodów sygnalizacji lub pomocniczych, np. zmiana zakresu pomiarowego.
• Automatyka budynkowa – sterowanie oświetleniem, roletami lub bramami w trybie bez samopowrotu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Łącznik przeznaczony do montażu natablicowego (mocowany w wycięciu panelu). Zaciski śrubowe – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Pamiętaj, że stopień ochrony IP65 dotyczy wyłącznie przedniej strony pokrętła – tylna część obudowy (zaciski) wymaga ochrony przed wilgocią i pyłem w miejscu instalacji.

FAQ

• Czy łącznik ma podświetlenie? Nie, model TM-2-8221/E nie posiada wbudowanego podświetlenia. Pokrętło jest czarne, a styk nie ma elementów LED ani neonówki.
• Jaki stopień ochrony ma łącznik? Stopień ochrony IP65 dotyczy tylko przedniej strony obudowy (pokrętła i tabliczki). Strona zaciskowa nie jest sklasyfikowana – zaleca się montaż w suchym pomieszczeniu lub dodatkowe zabezpieczenie.
• Czy łącznik może być używany jako wyłącznik główny? Nie, ponieważ nie posiada pozycji 0 (wył.) – przełącznik działa wyłącznie w trybie 1-2, bez stanu Off. Nie nadaje się do bezpiecznego odłączania zasilania.
